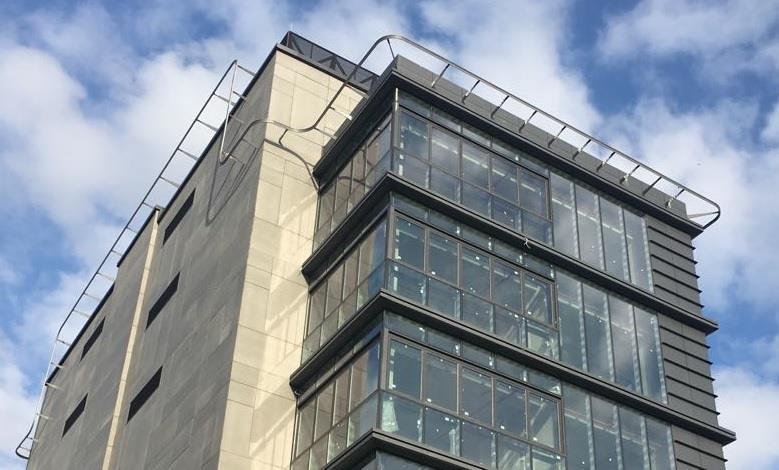

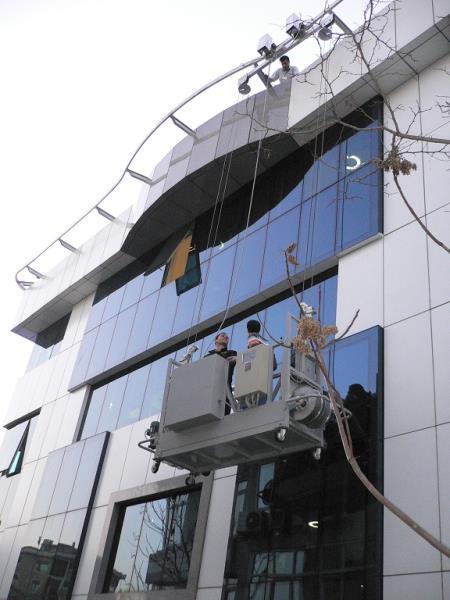

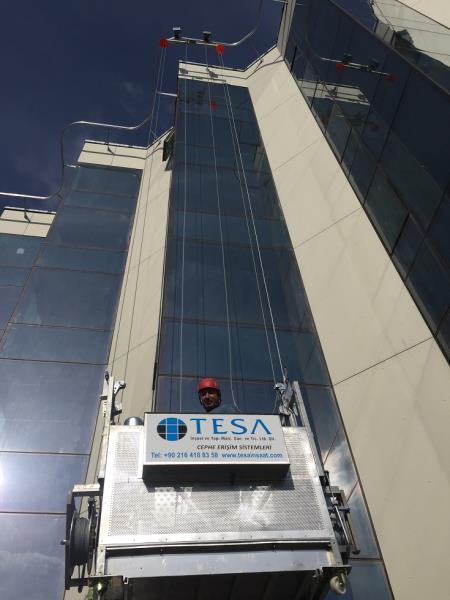

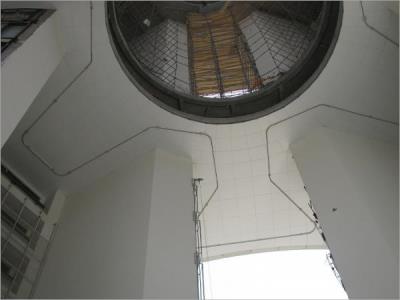

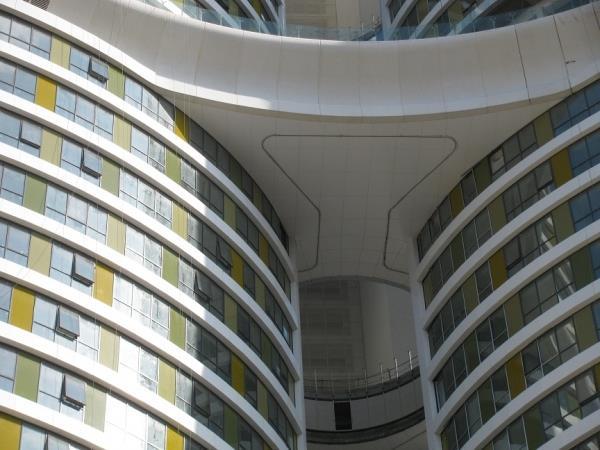

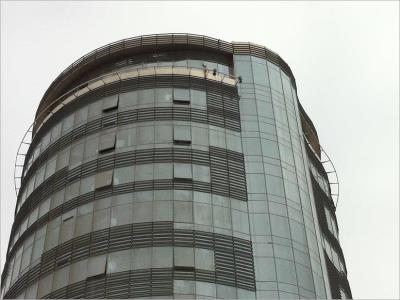

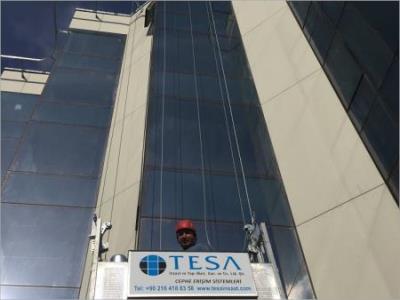

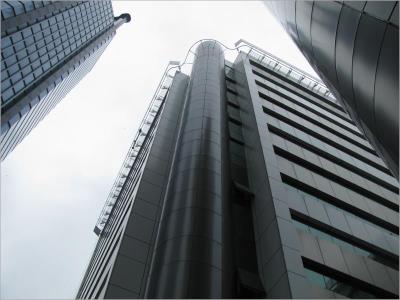

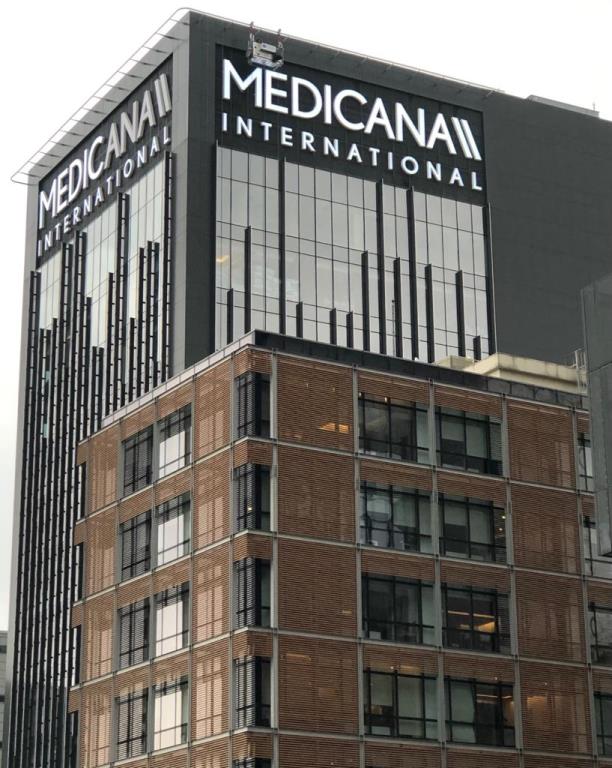

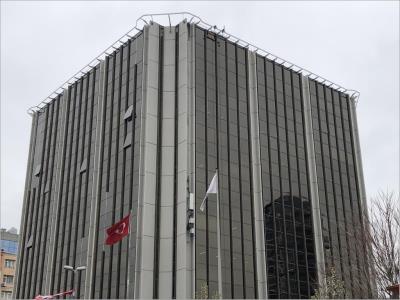

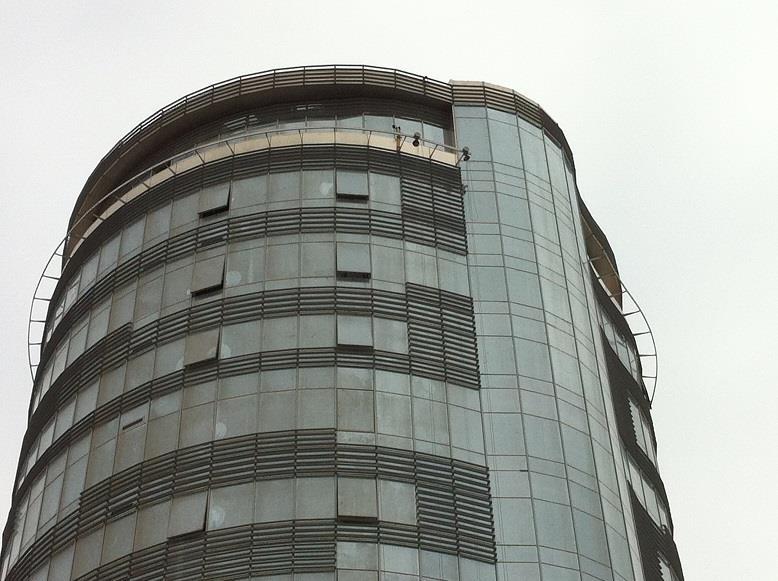

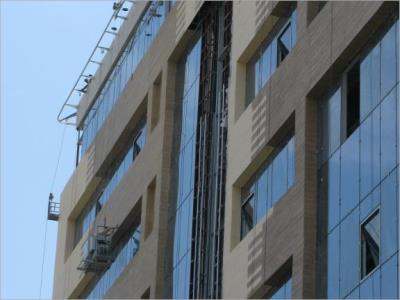

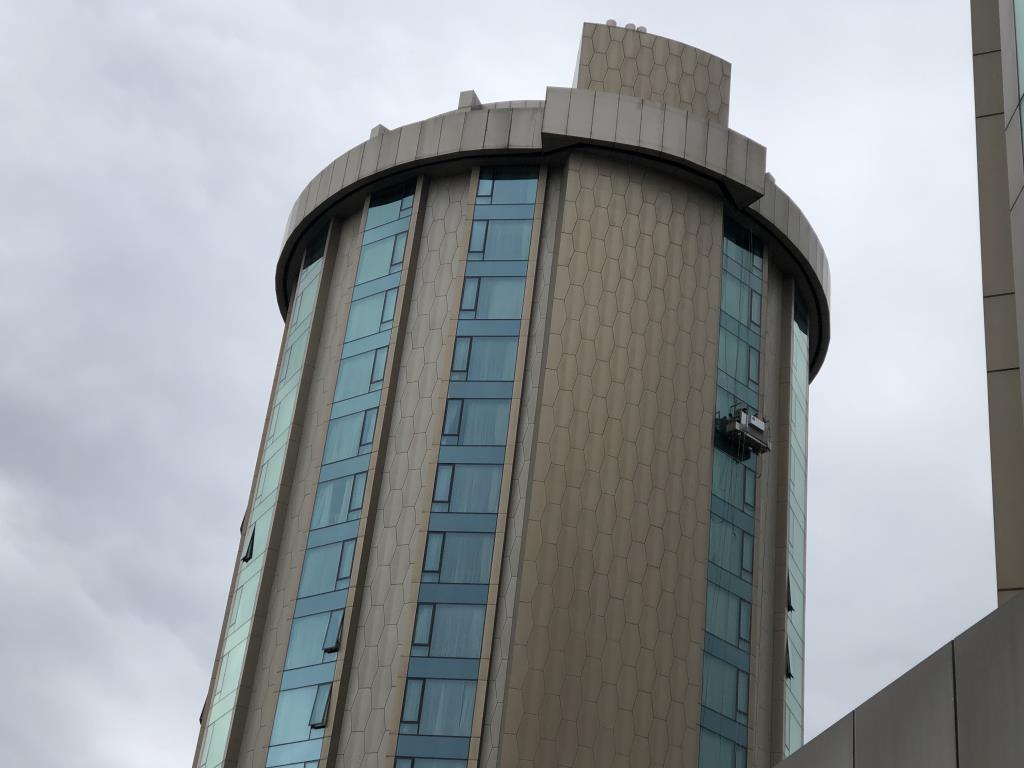

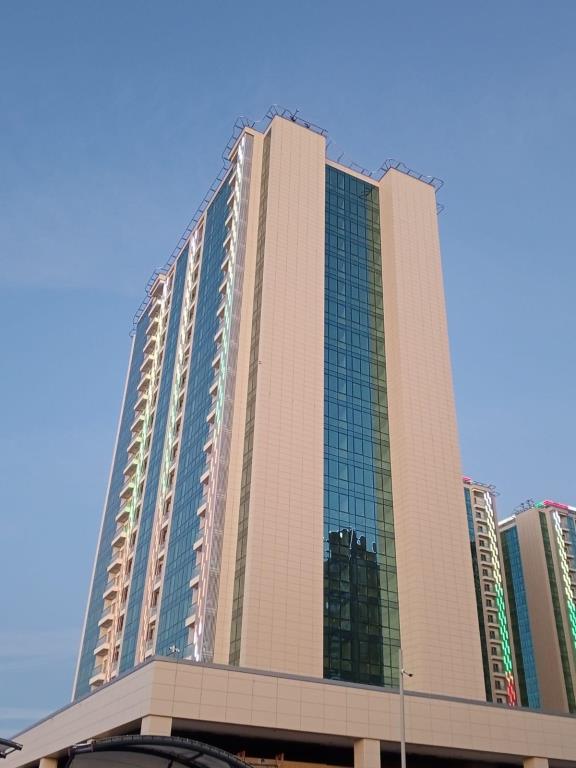

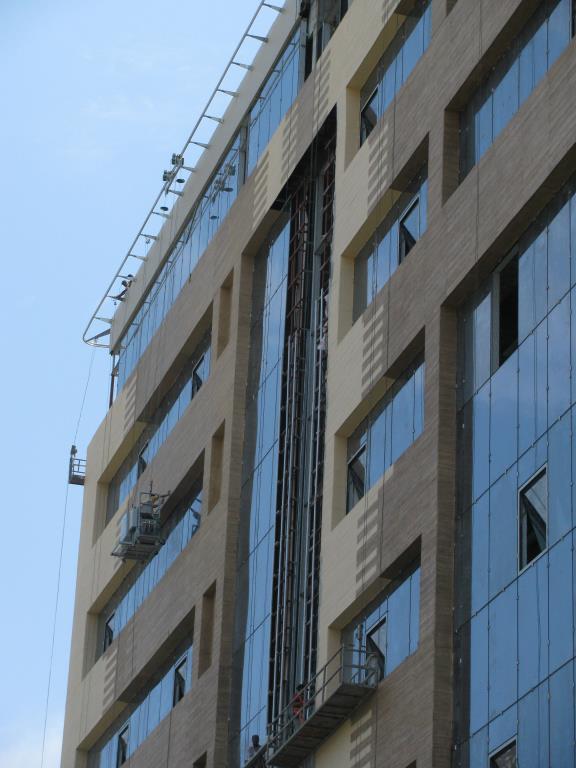

Monoraylı sistem; teras katın, çatı arabaları için müsait olmadığı durumlar için geçerli olan sistemdir.

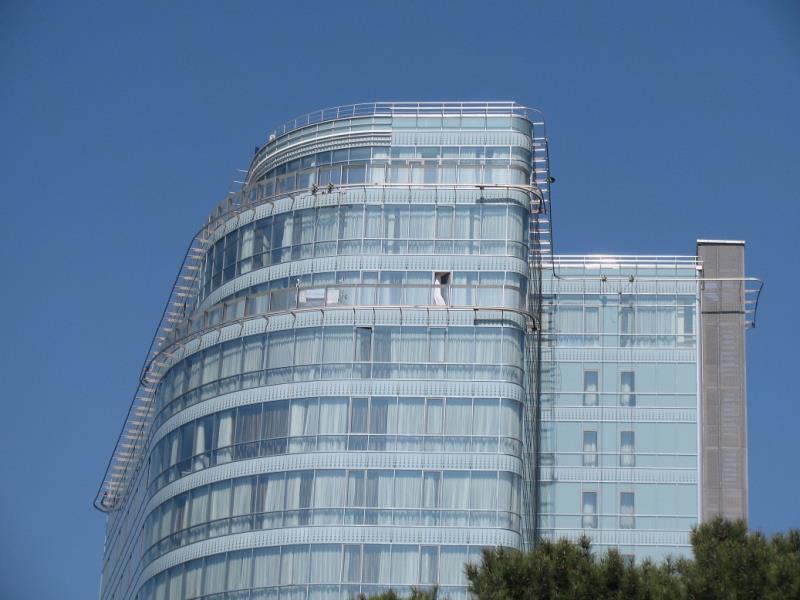

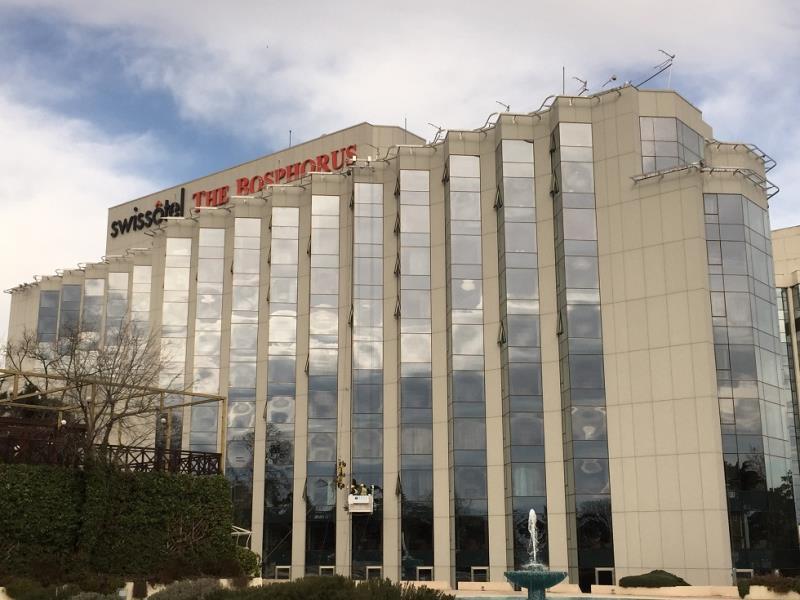

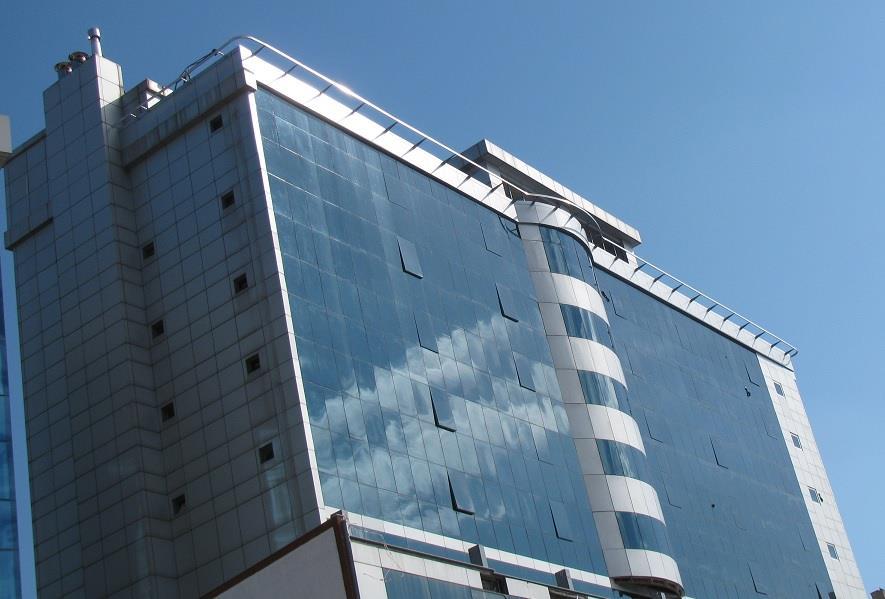

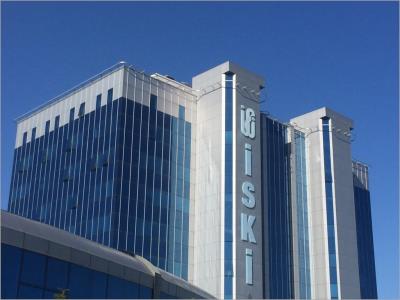

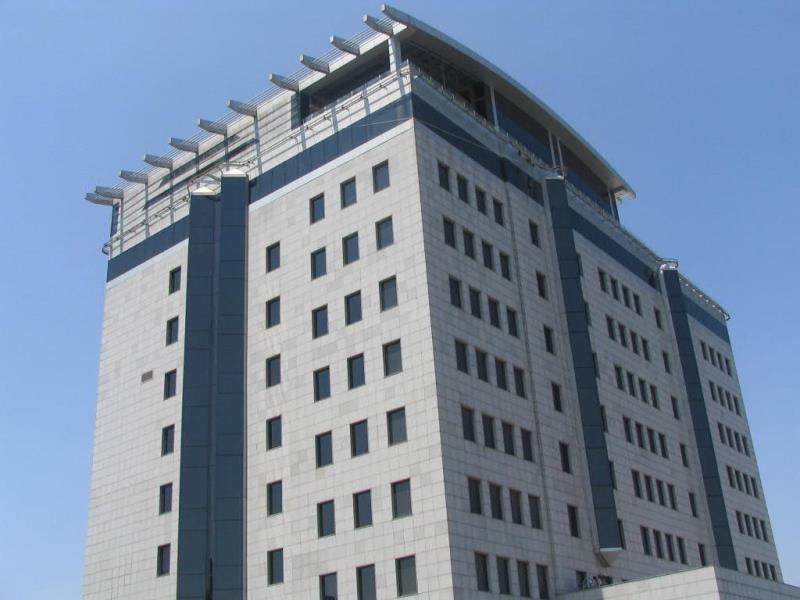

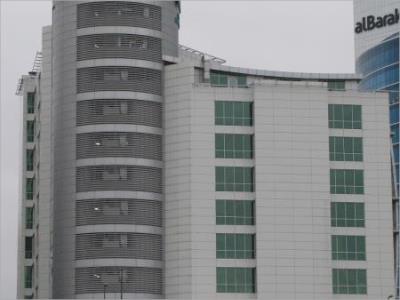

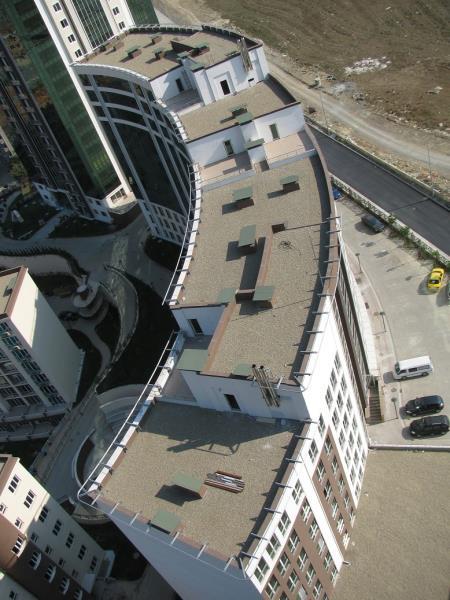

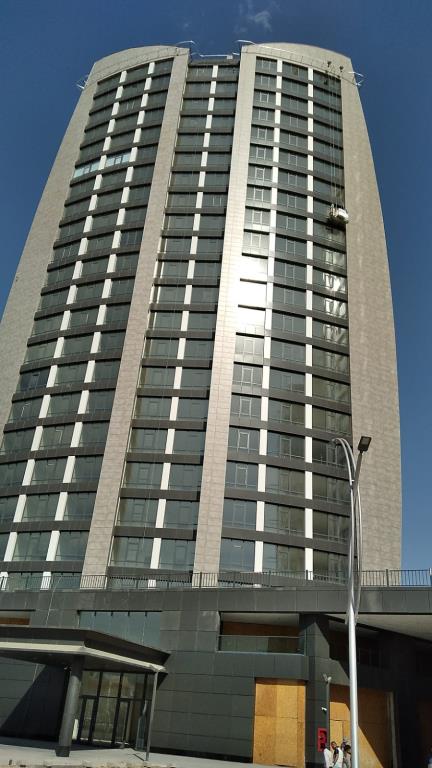

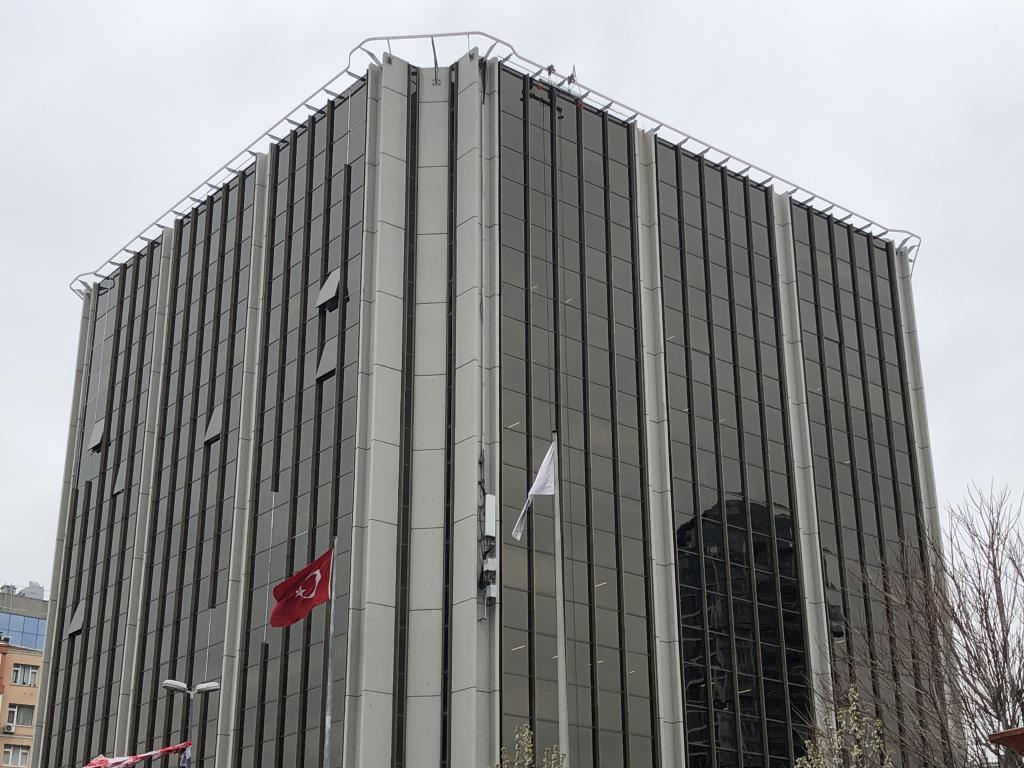

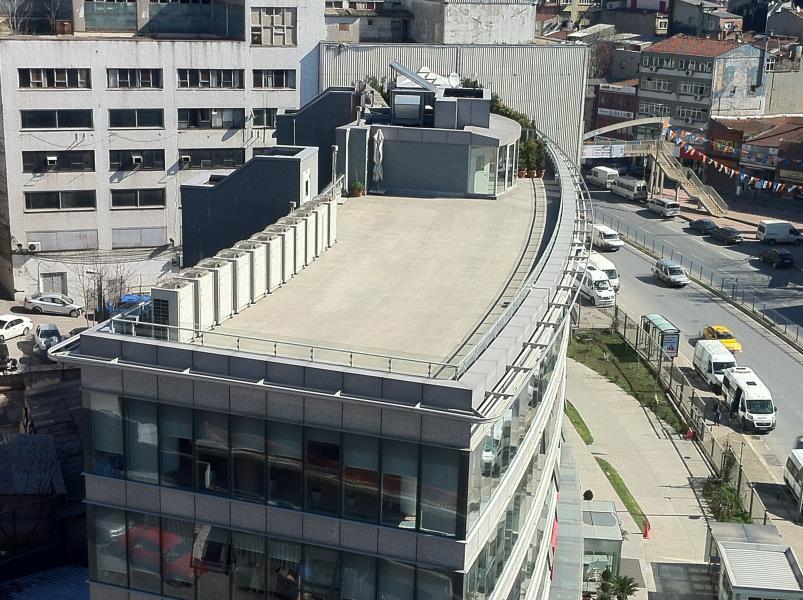

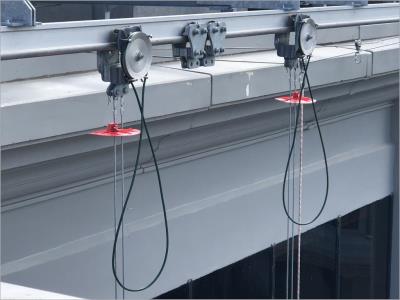

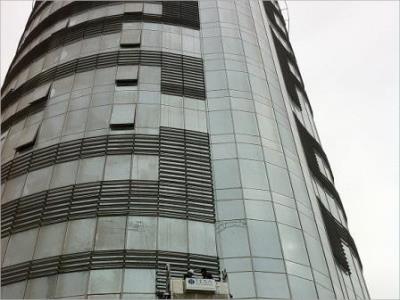

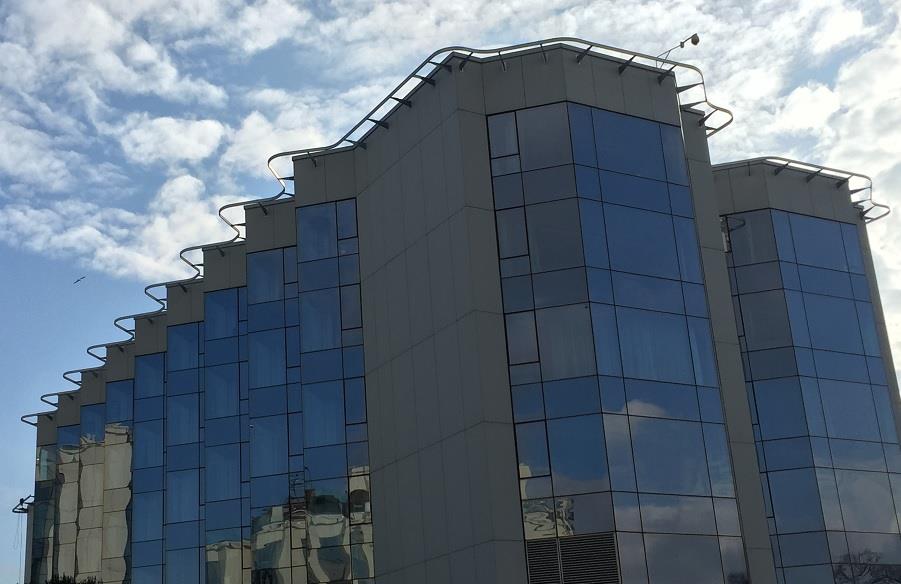

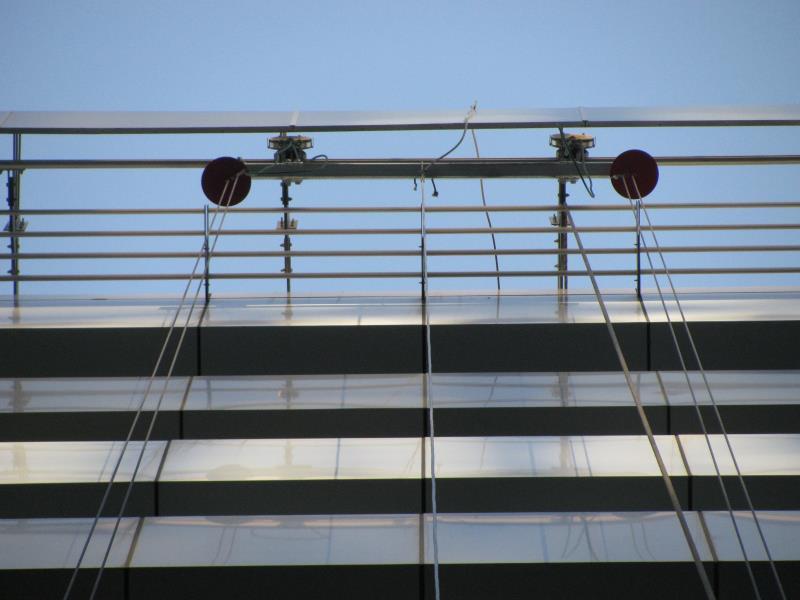

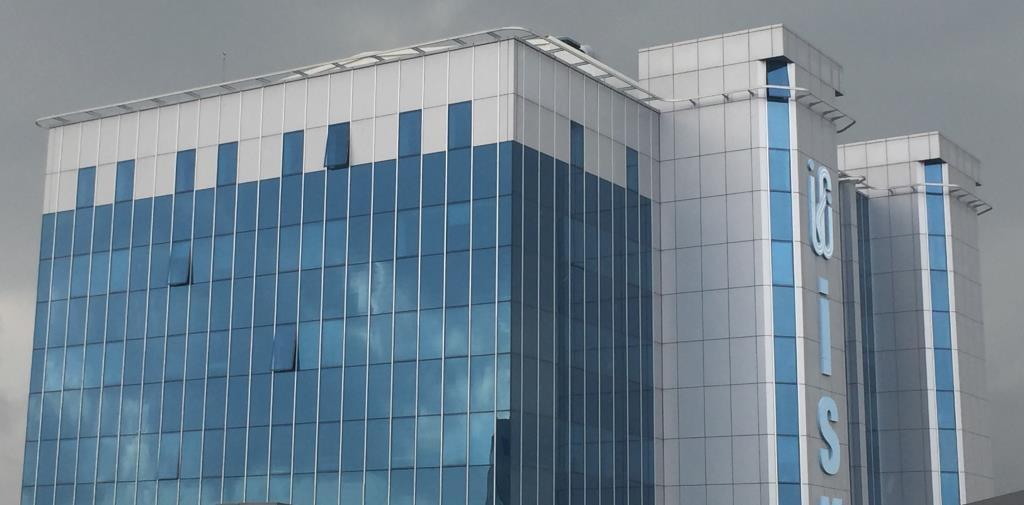

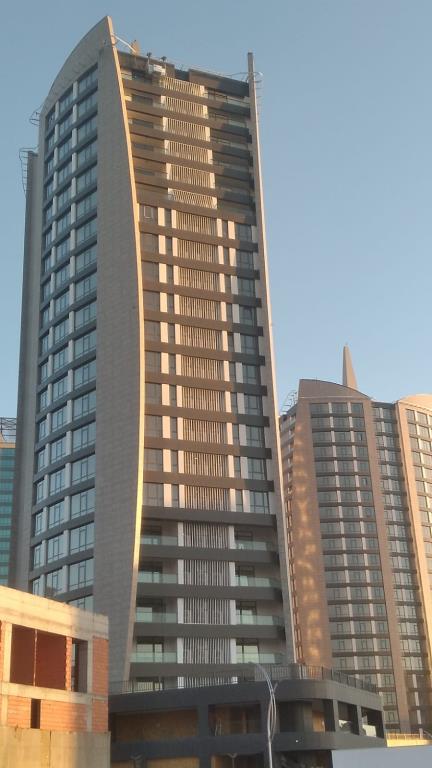

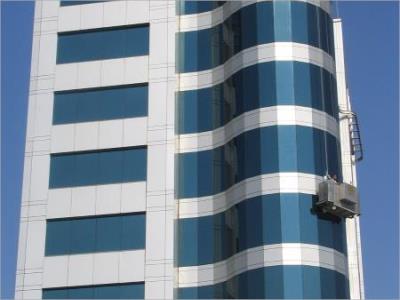

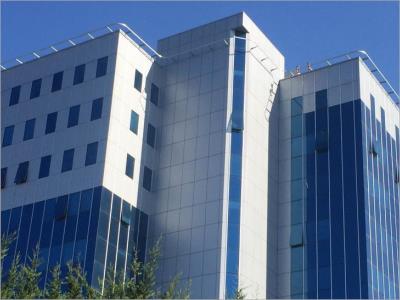

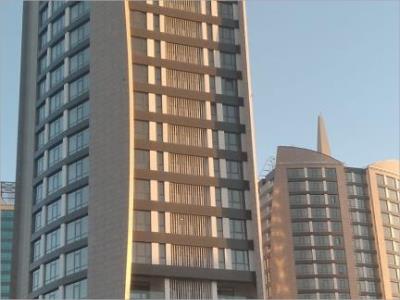

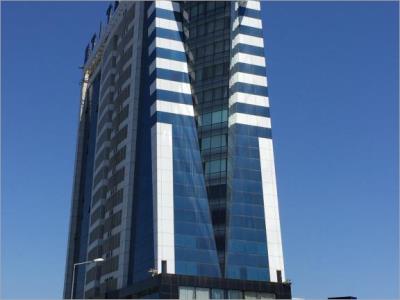

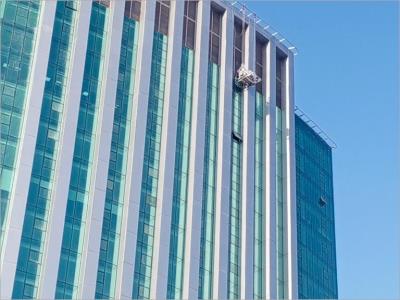

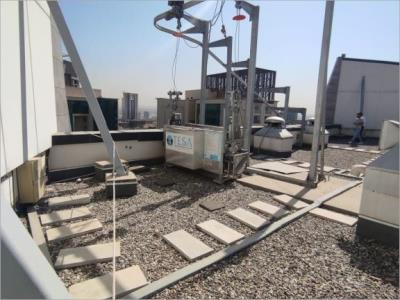

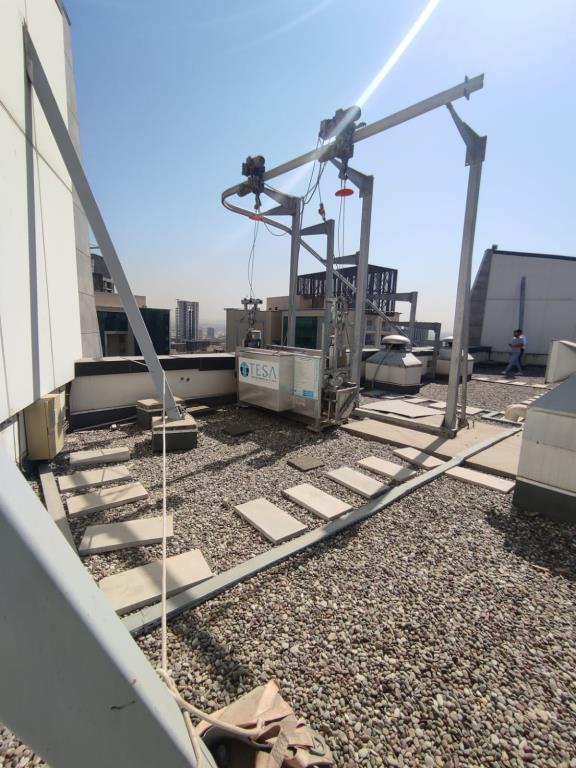

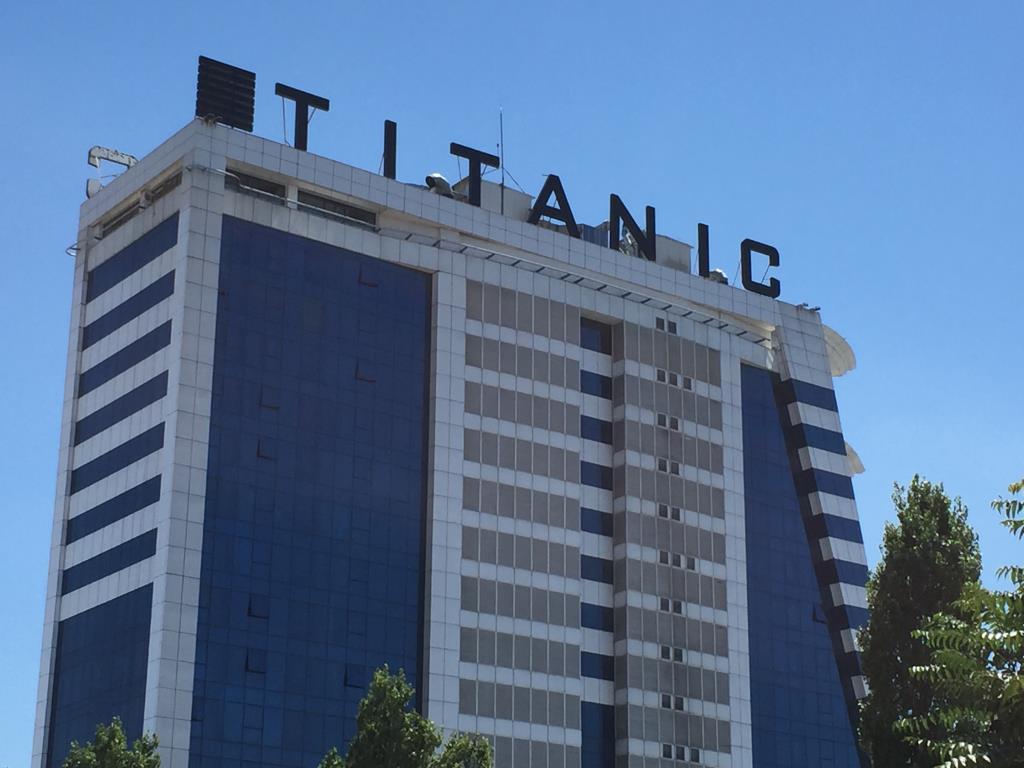

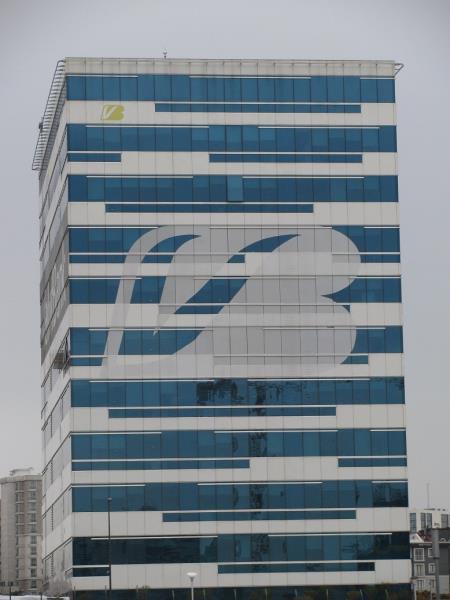

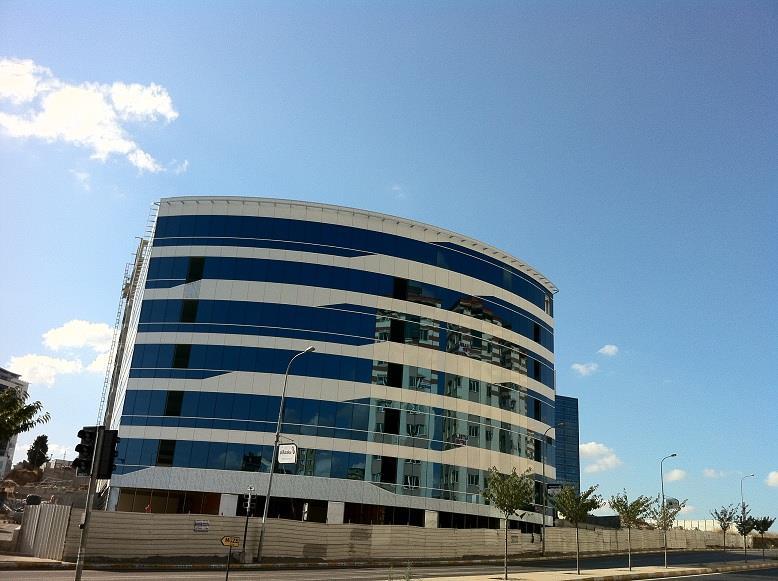

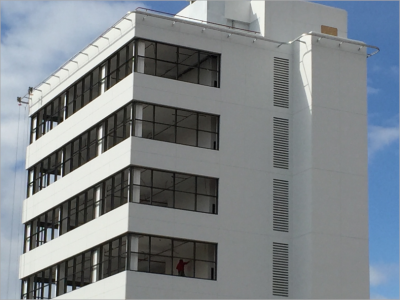

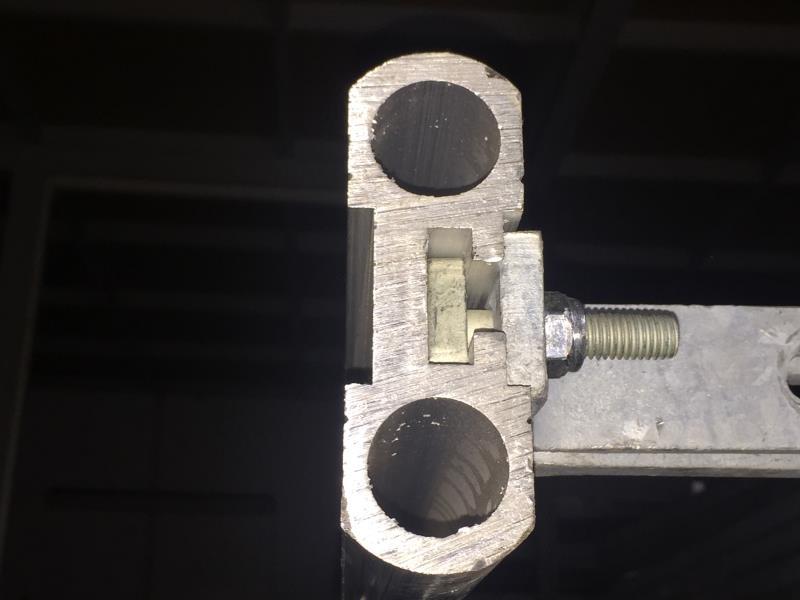

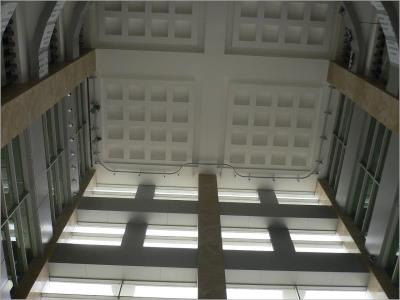

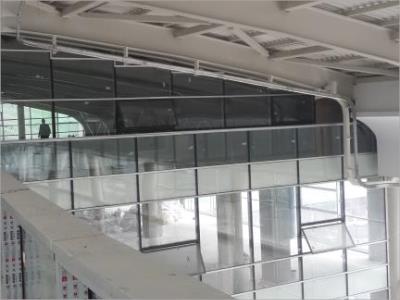

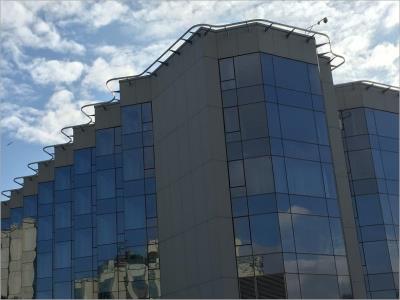

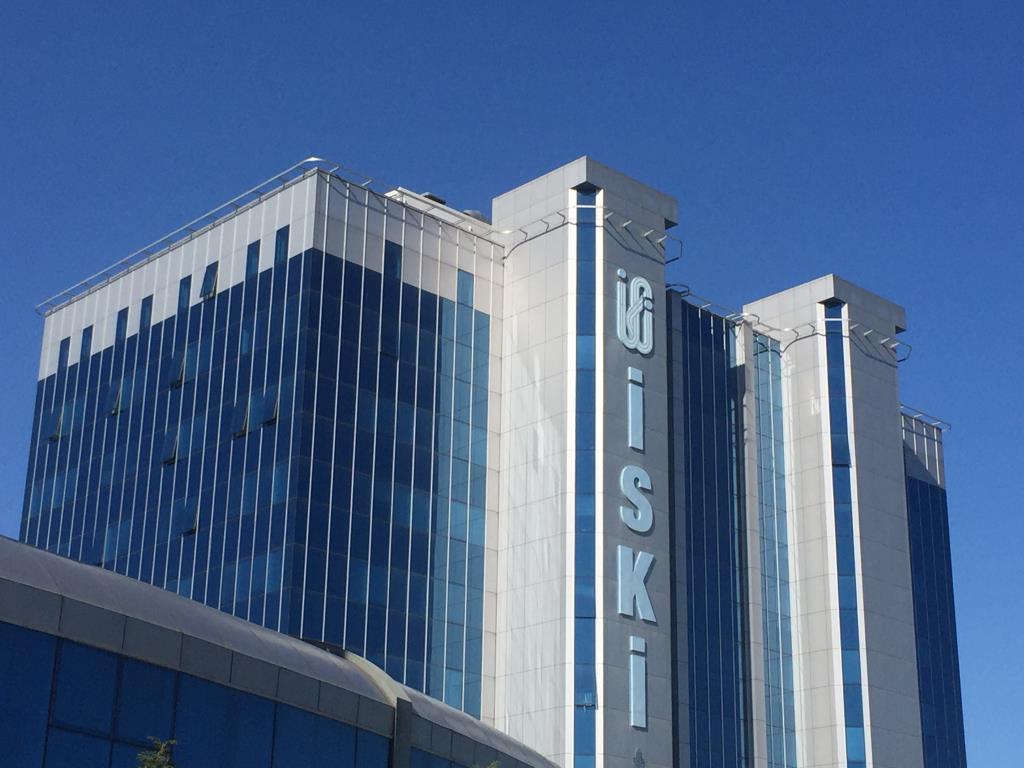

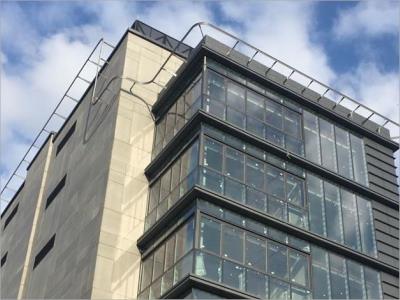

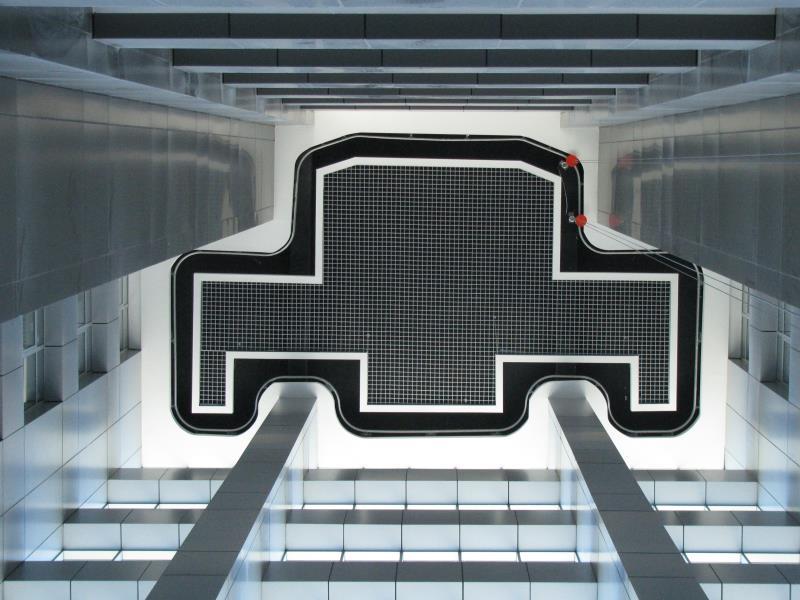

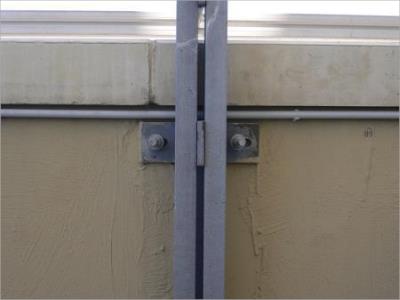

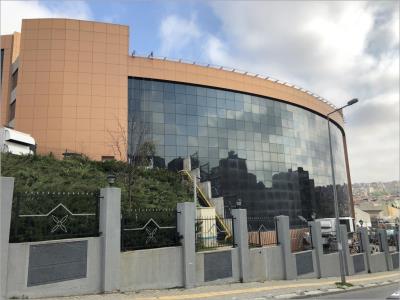

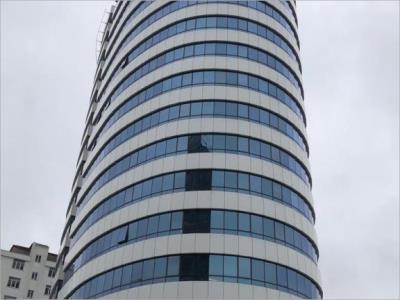

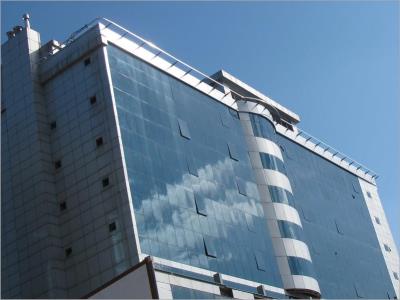

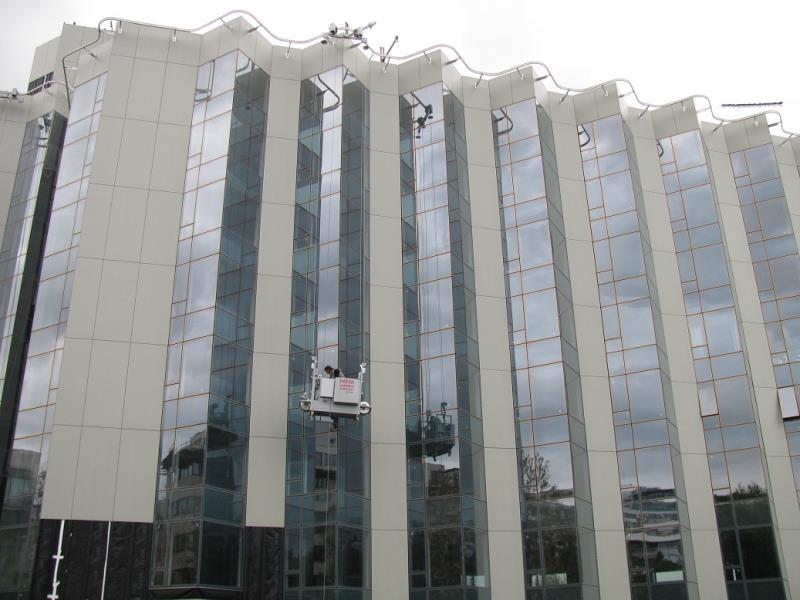

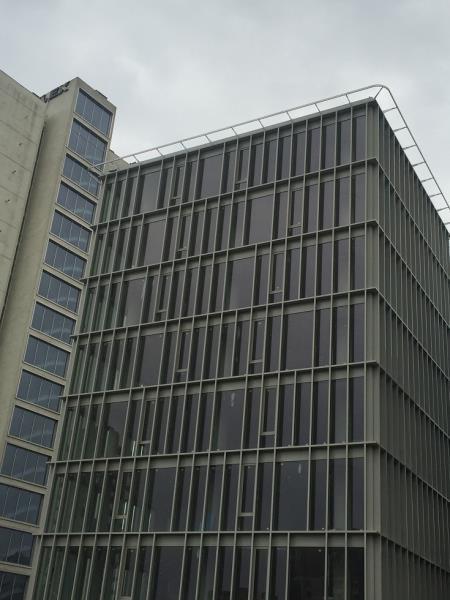

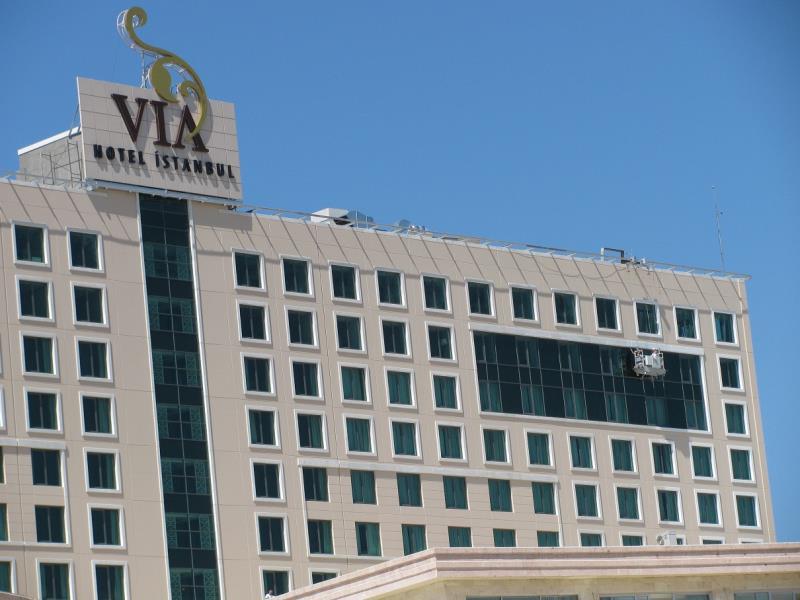

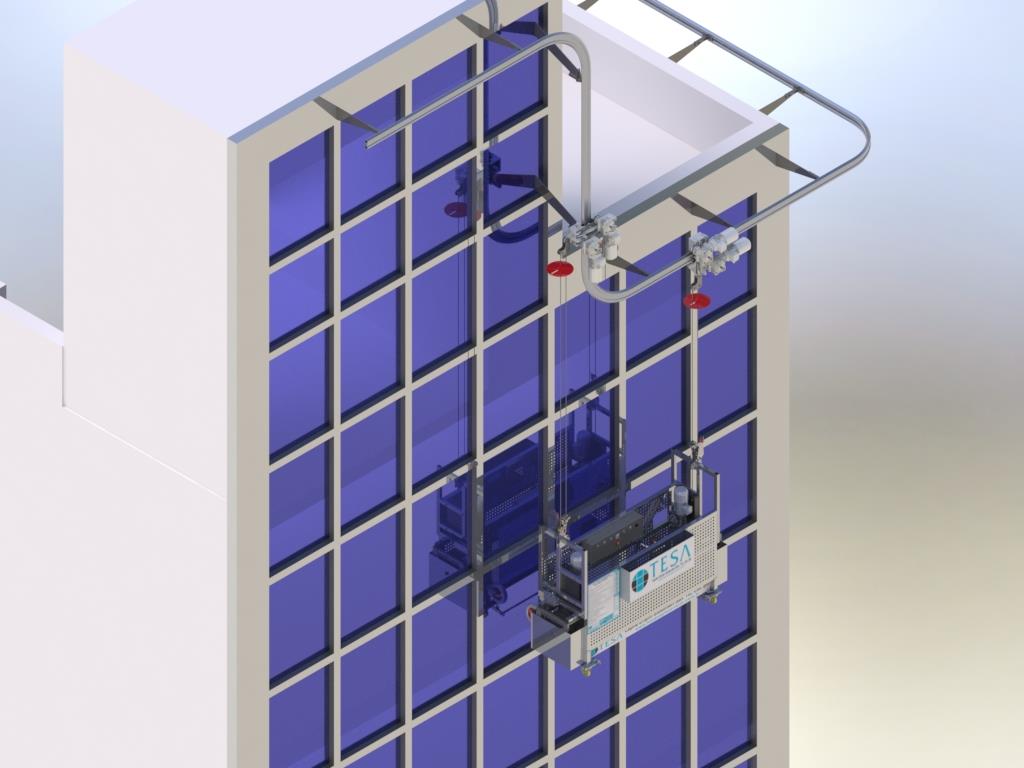

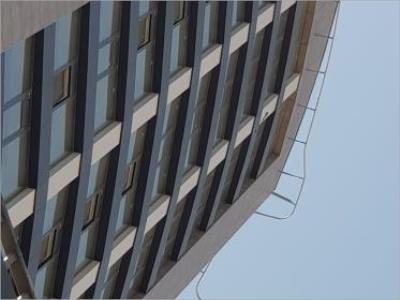

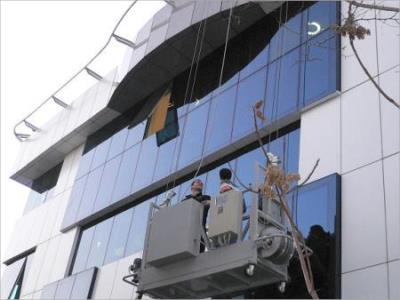

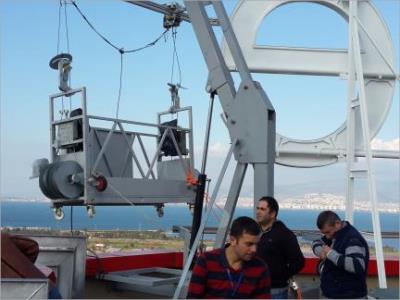

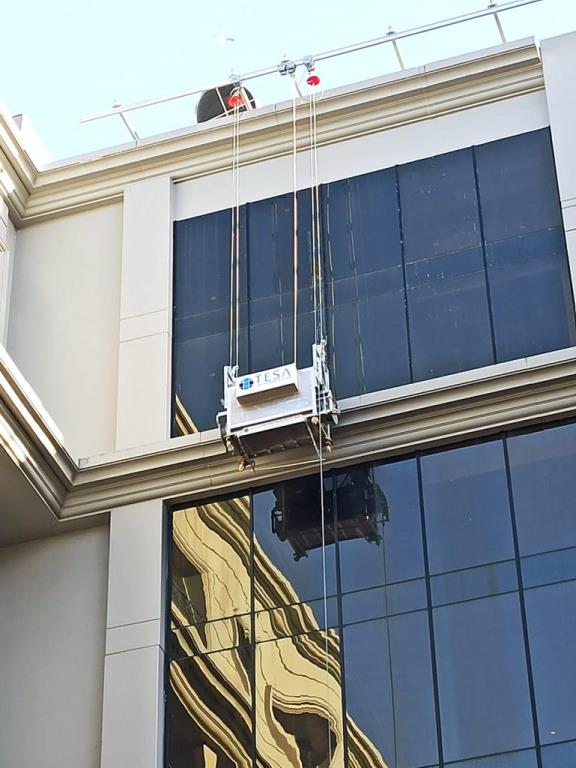

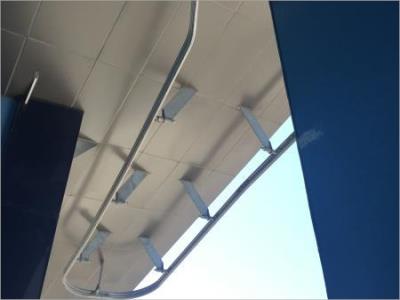

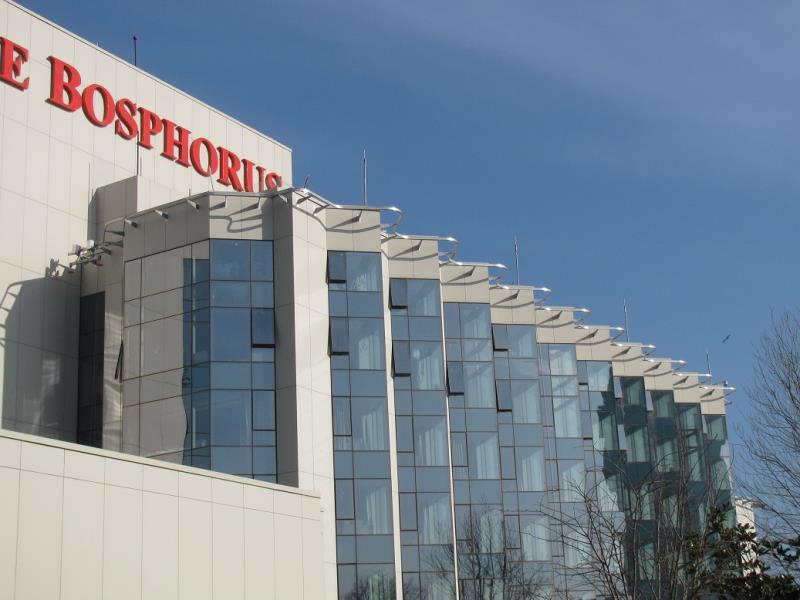

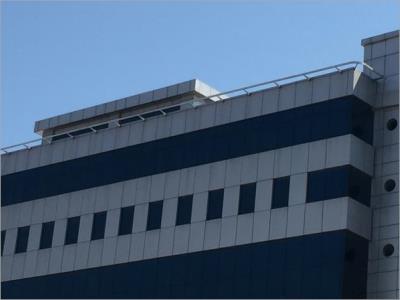

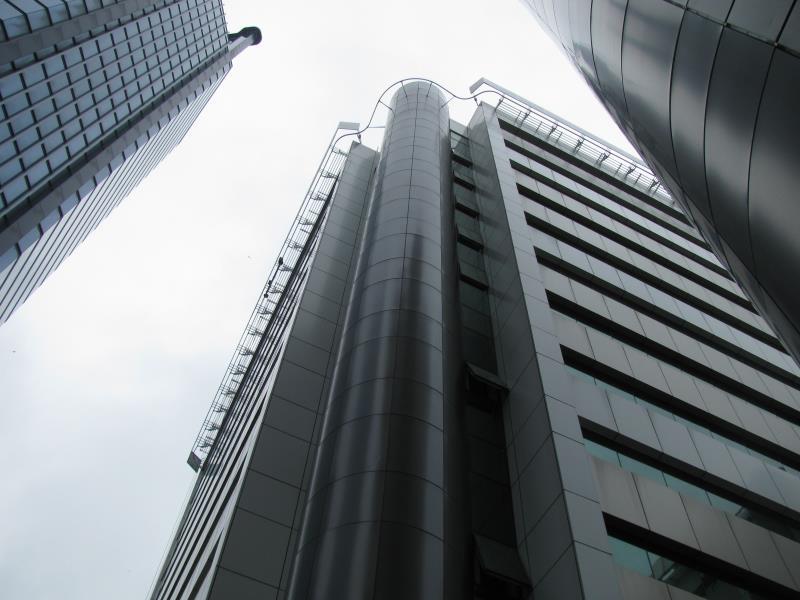

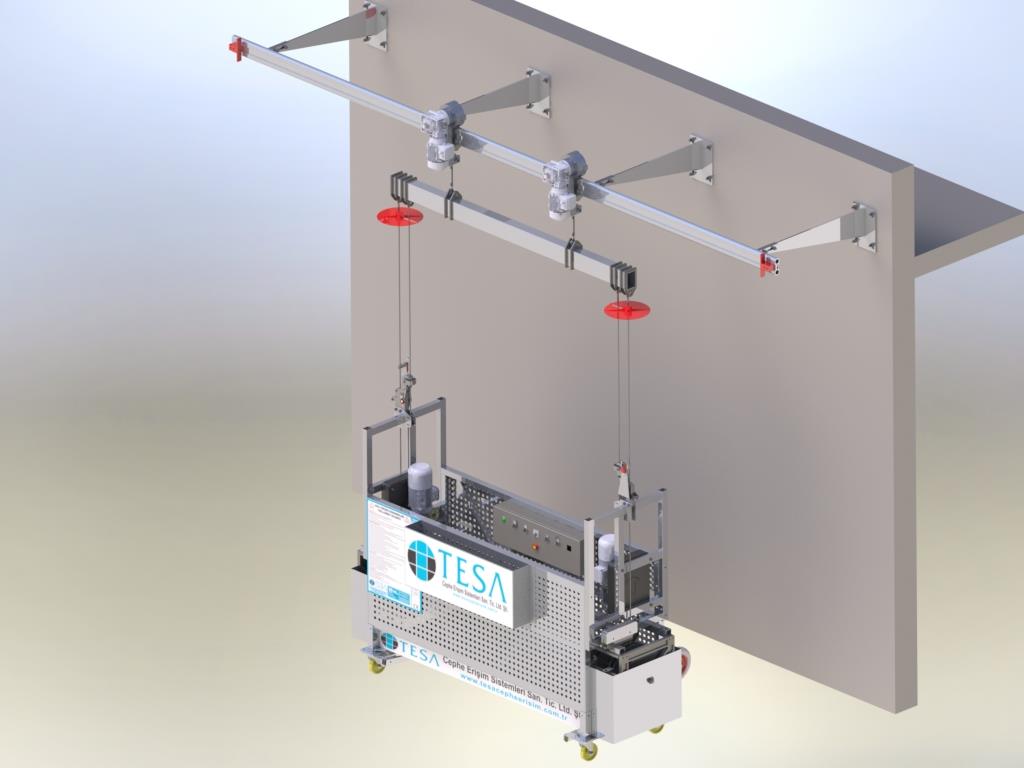

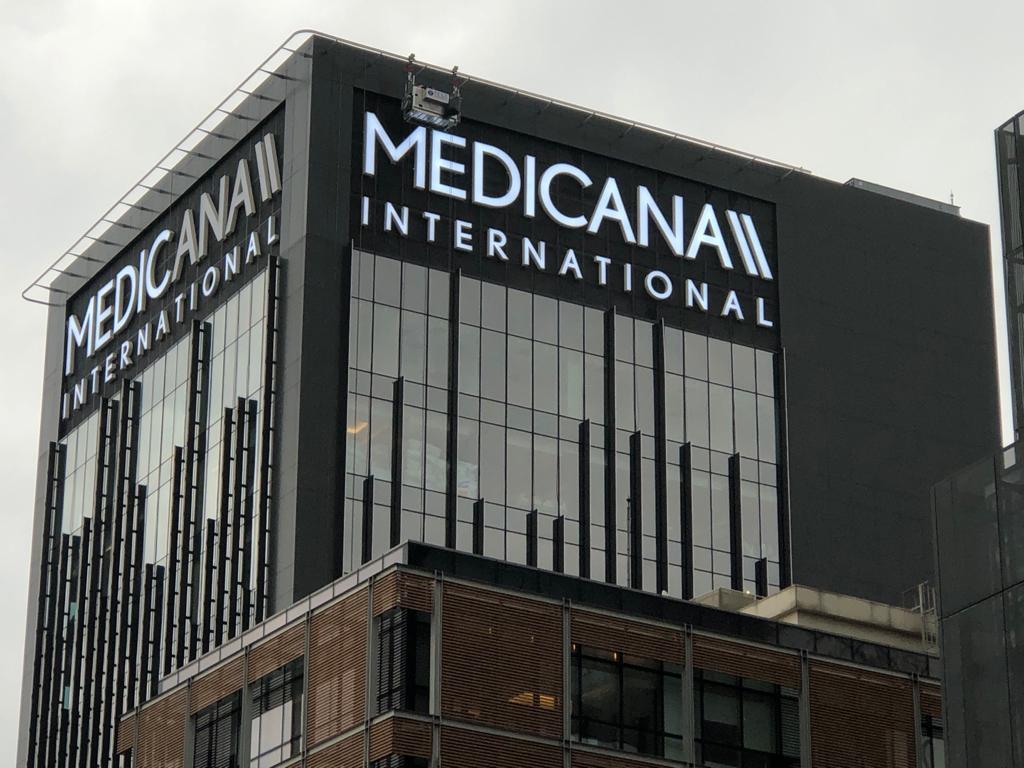

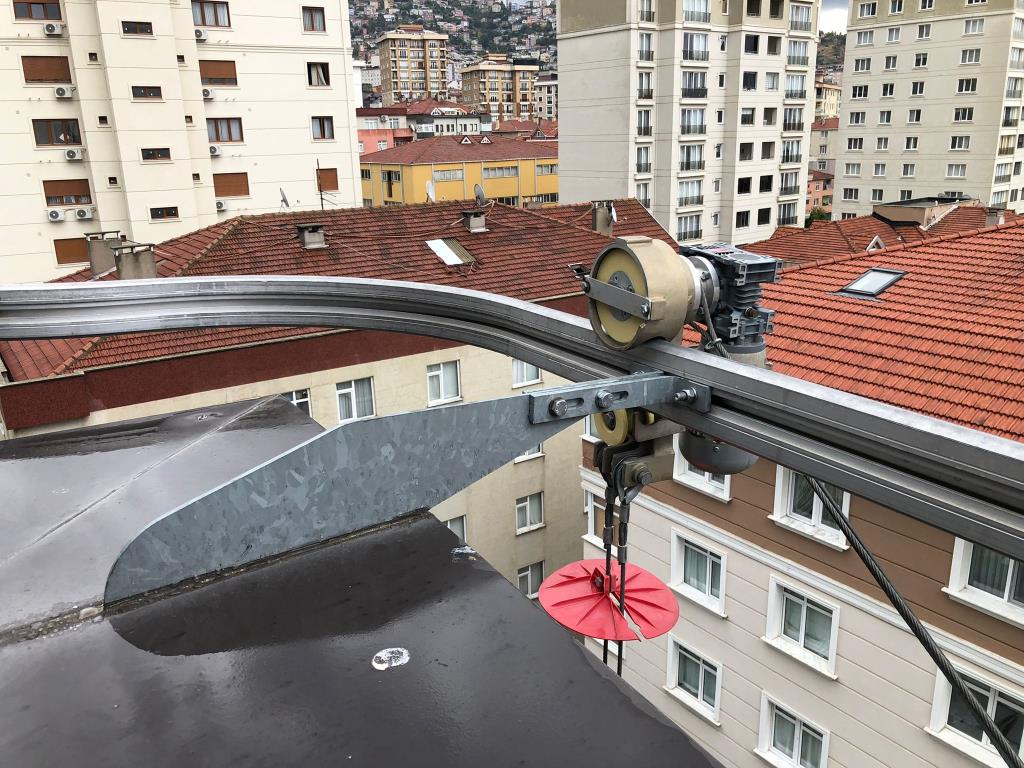

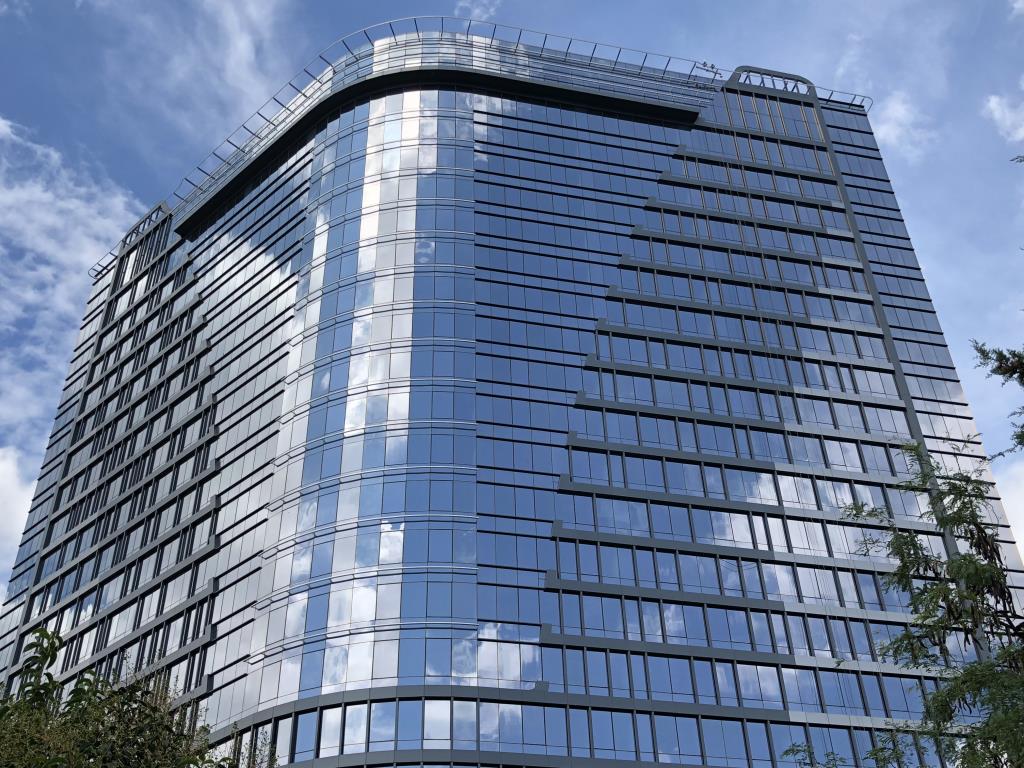

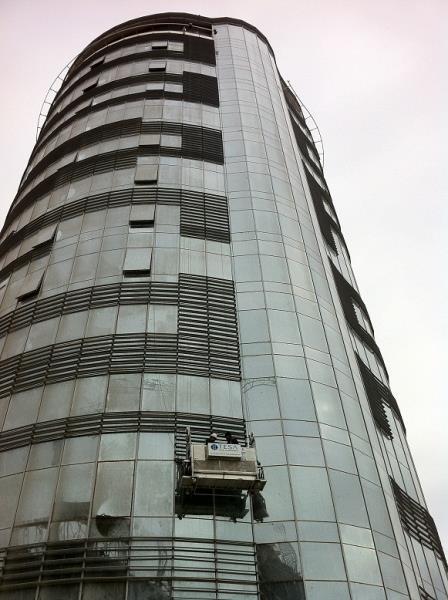

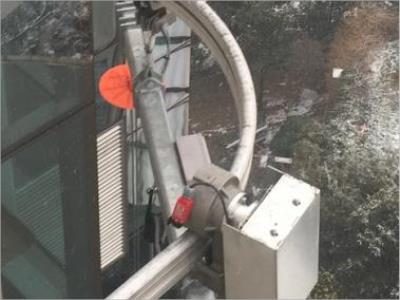

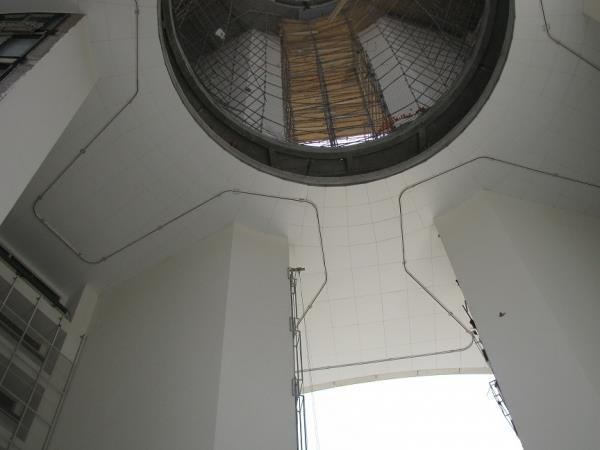

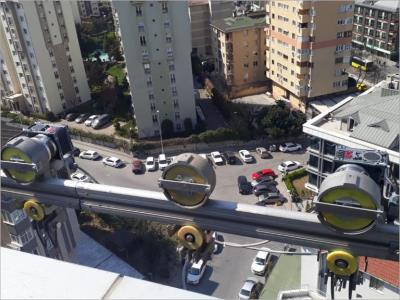

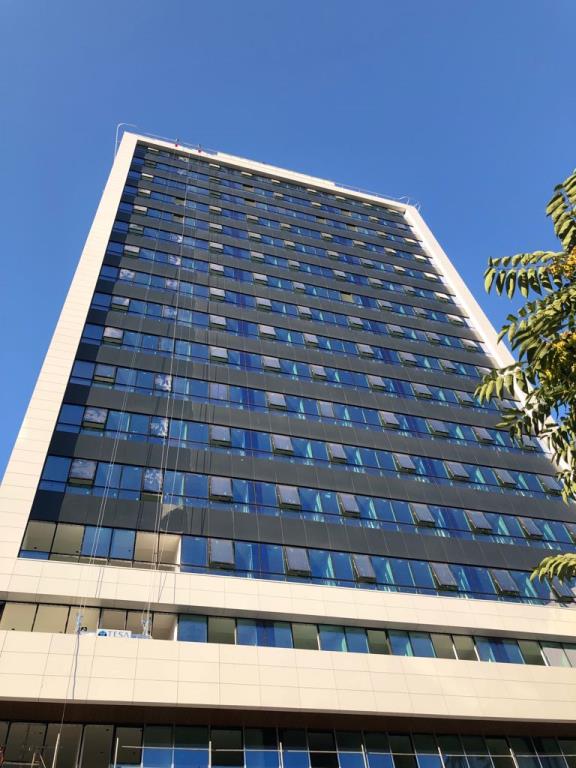

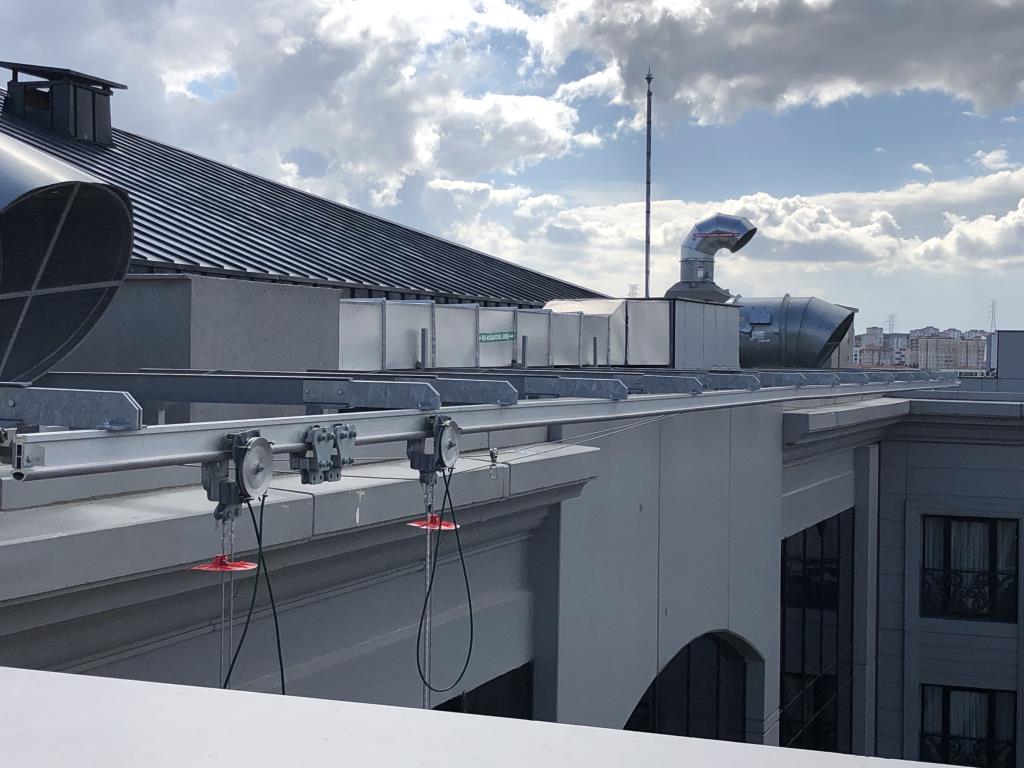

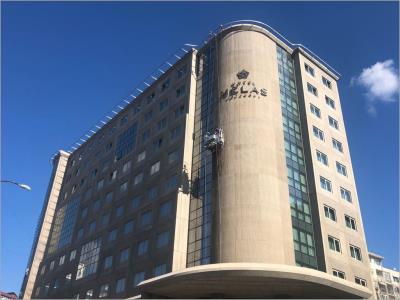

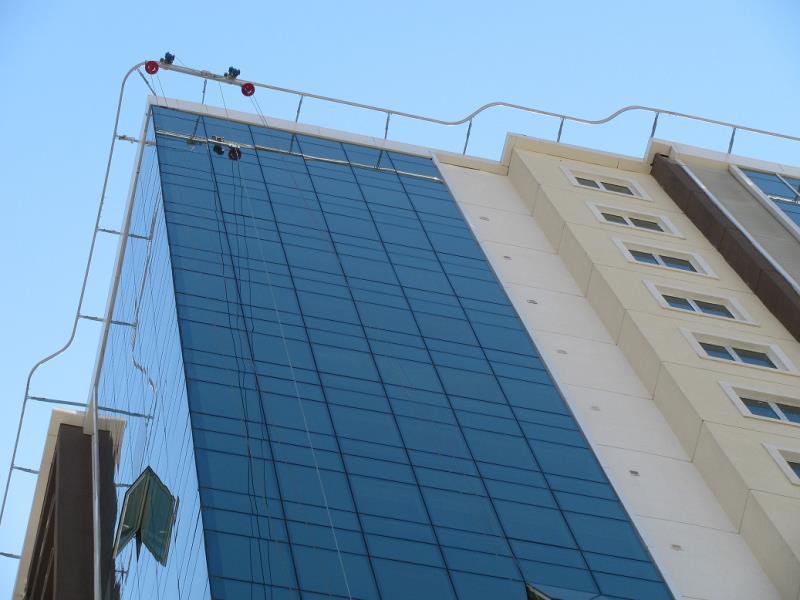

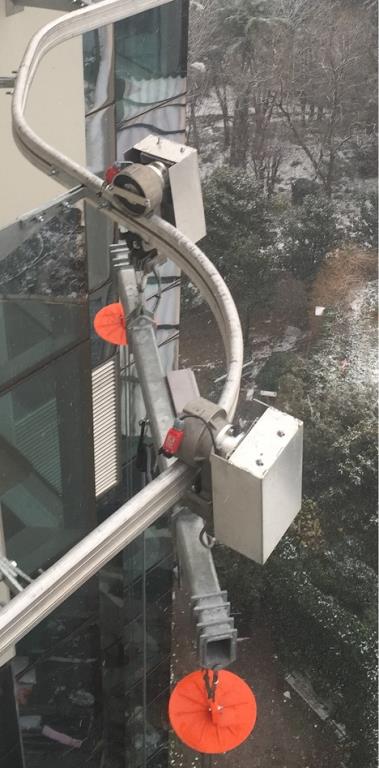

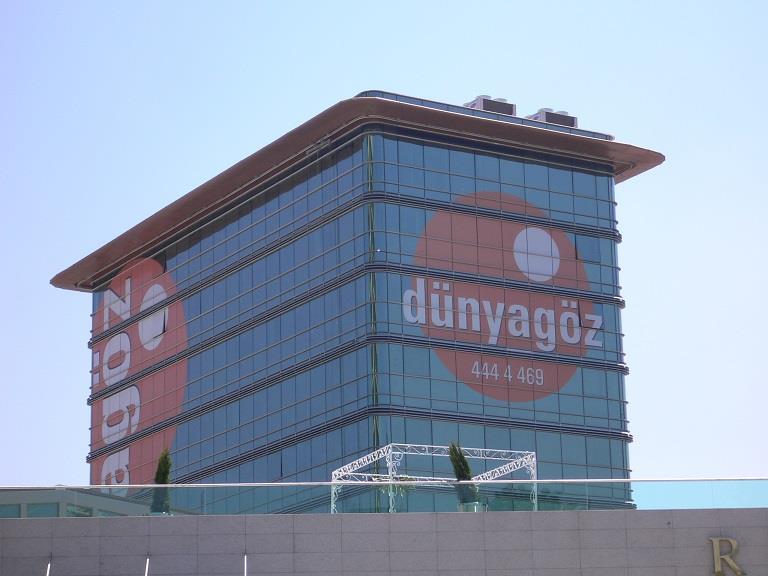

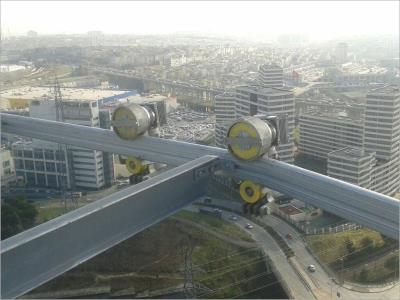

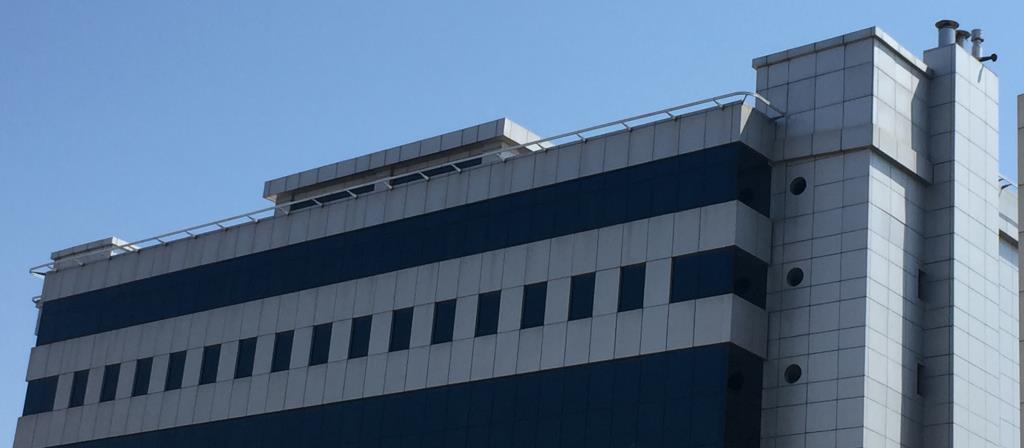

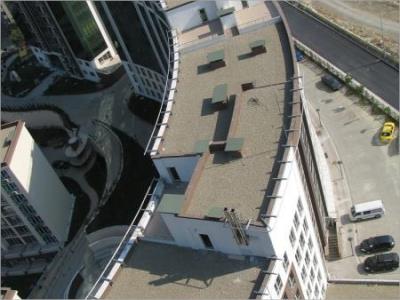

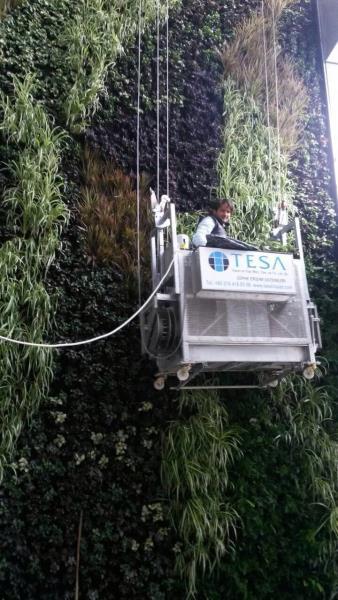

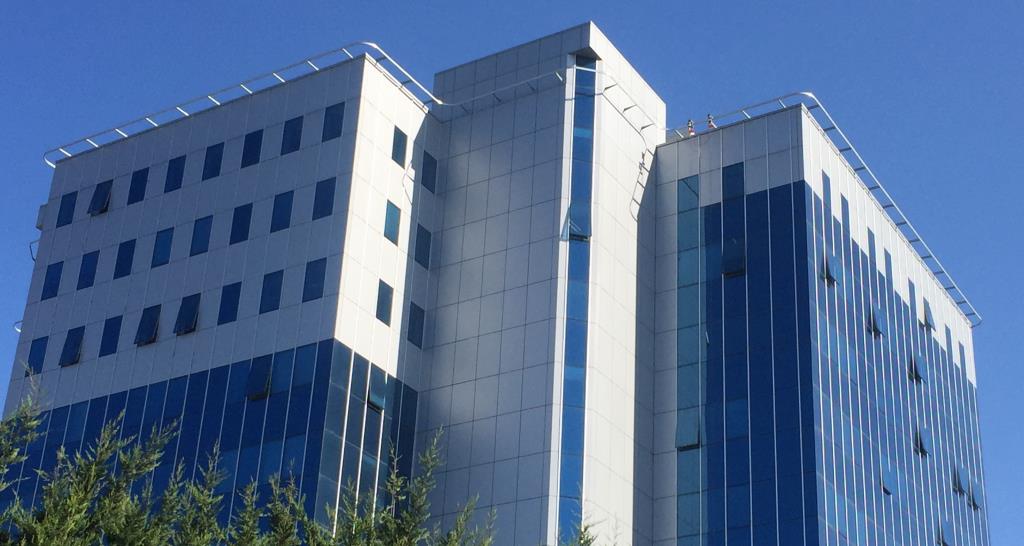

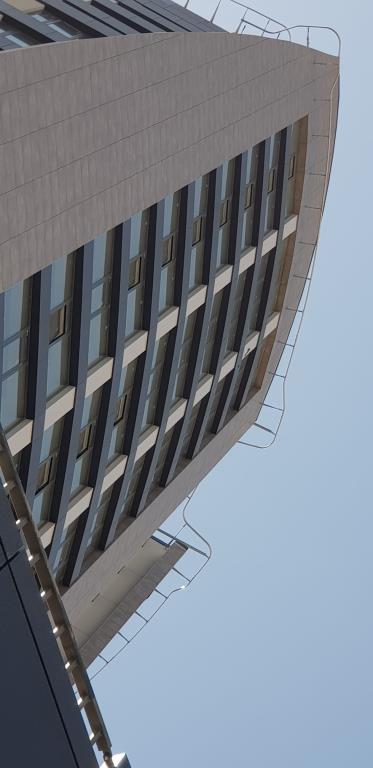

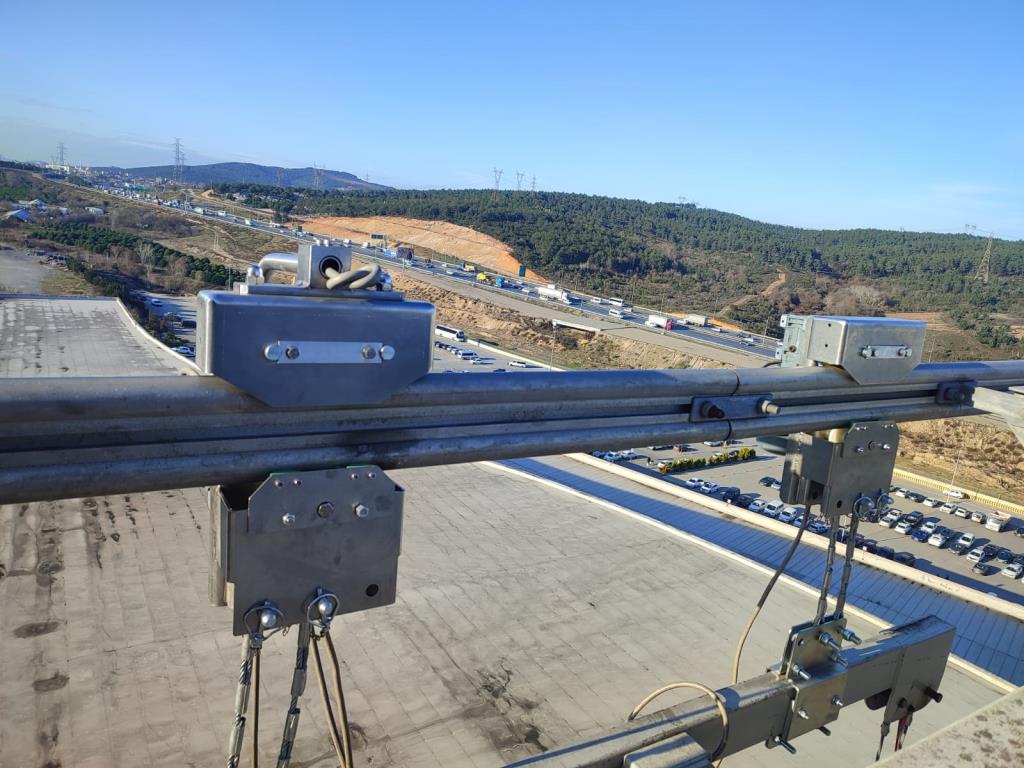

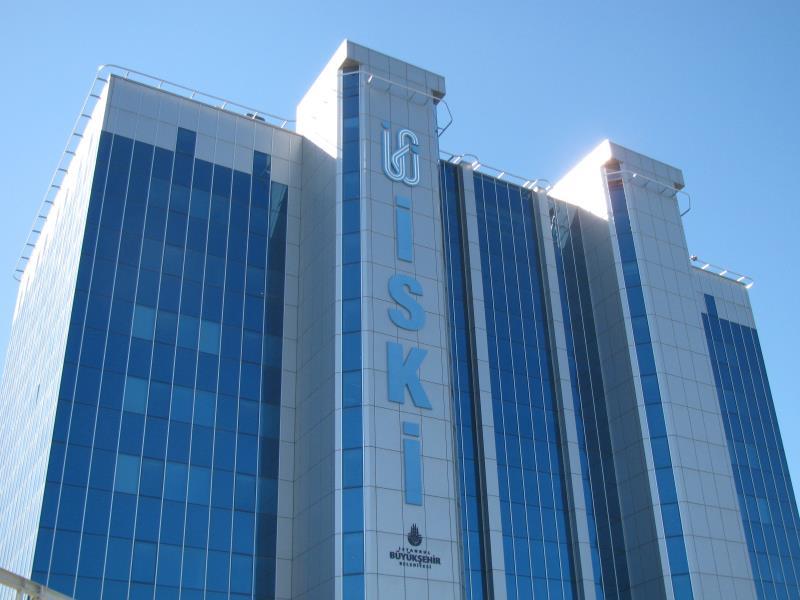

Alüminyum (6060 T6) alaşımlı monorayın, cepheye askı sistemi, braket (konsol) vasıtasıyla yapılmaktadır. Bu bağlantı braketleri (konsol) binanın mimari yapısına göre farklılık göstermektedir.

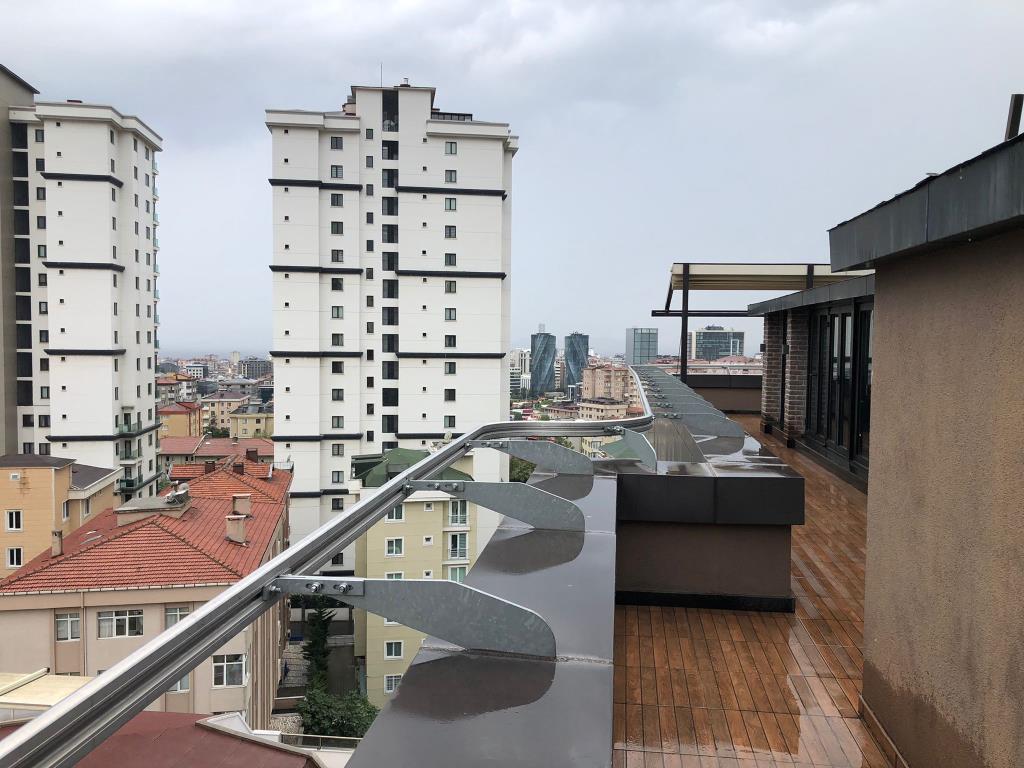

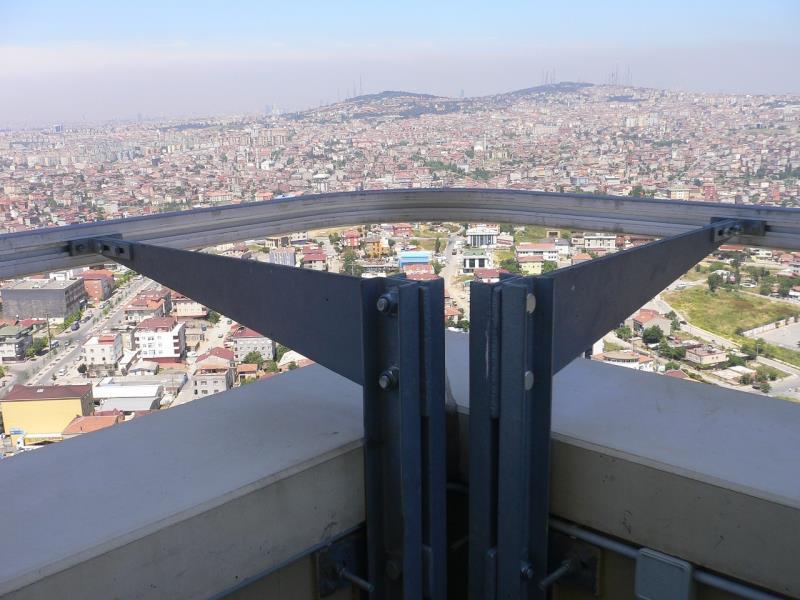

Bracket bağlantı (konsol) tiplerileri, teras kat tabliye betonun (saçak) altından , parapet (donatılı) veya kiriş dış alınlarından, parepet (donatılı) içinden dışarıya doğru çıkan, teras kat tabliye zemininden dış cepheye çıkacak formlarda binaya monte edilmektedir.

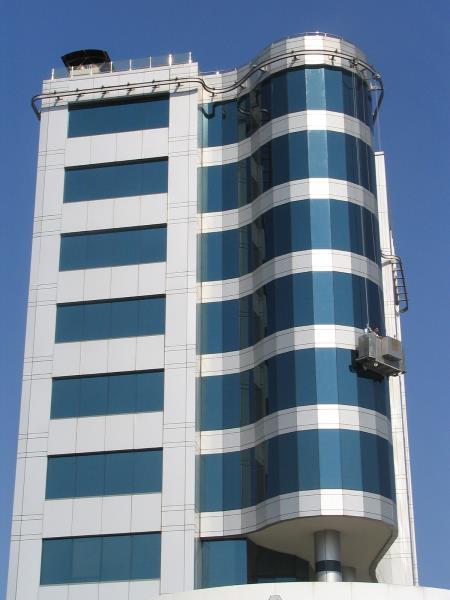

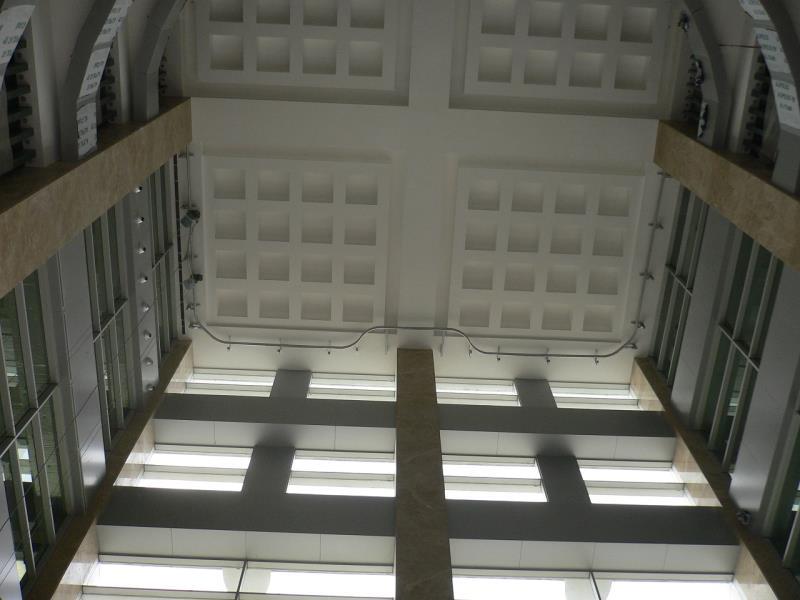

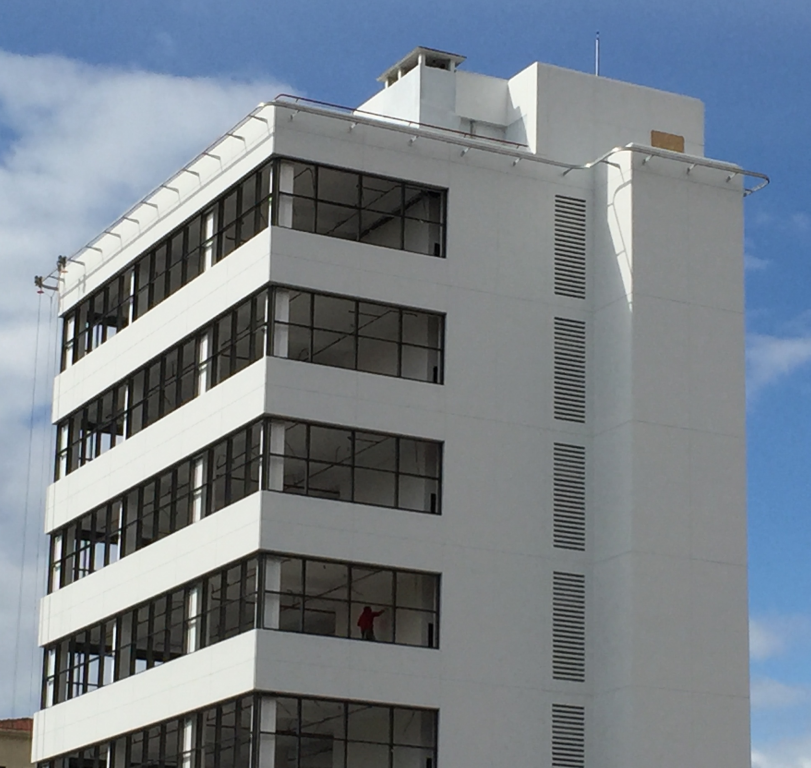

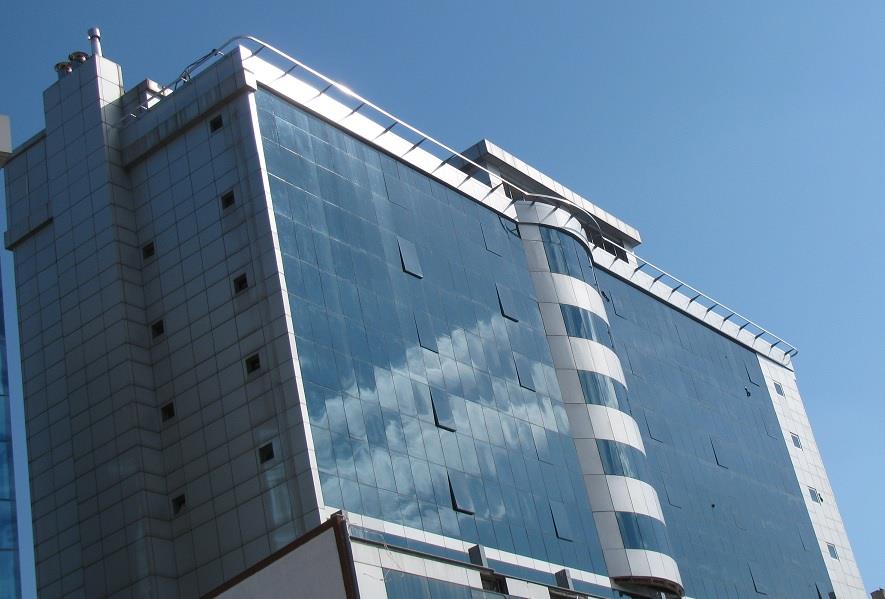

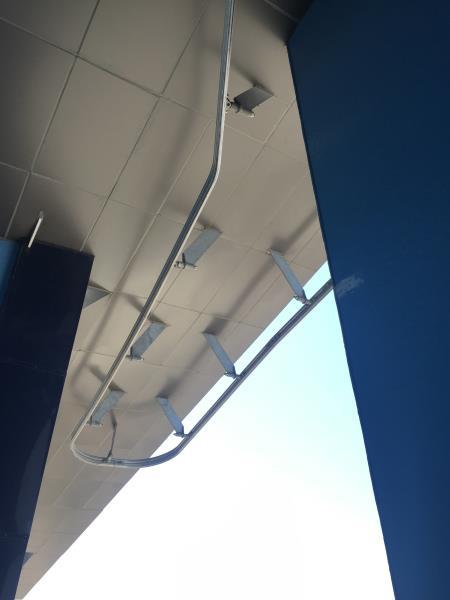

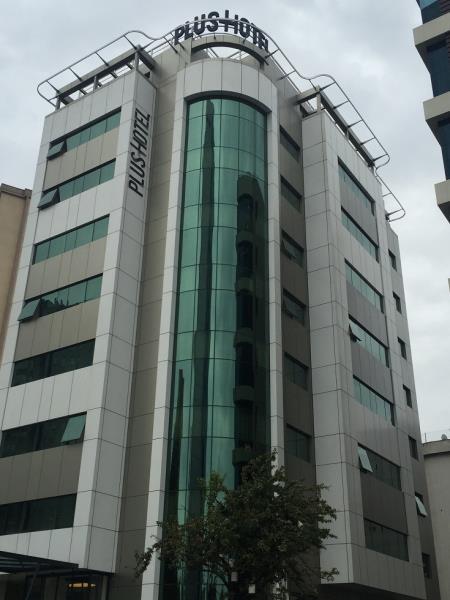

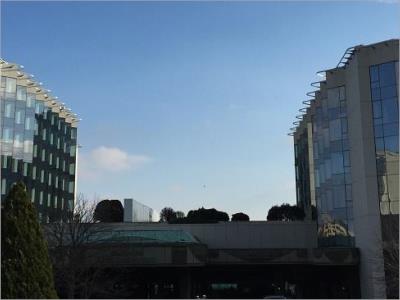

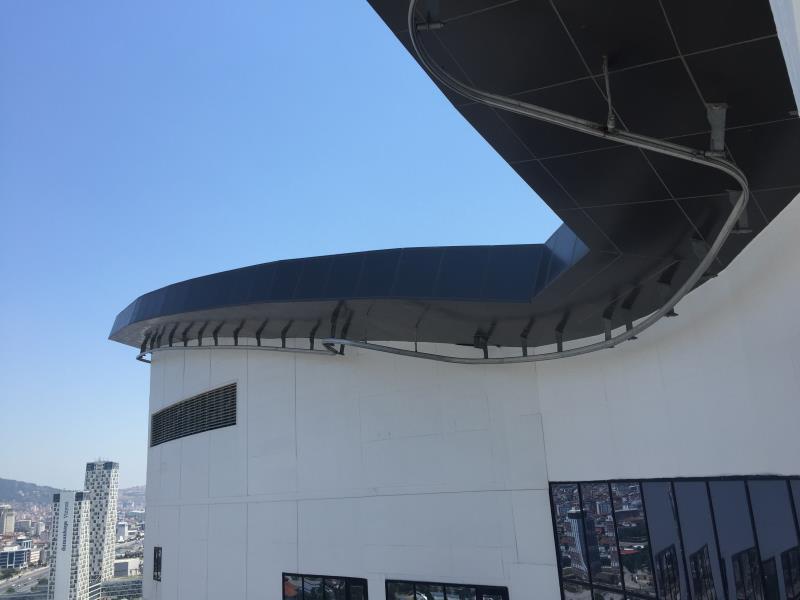

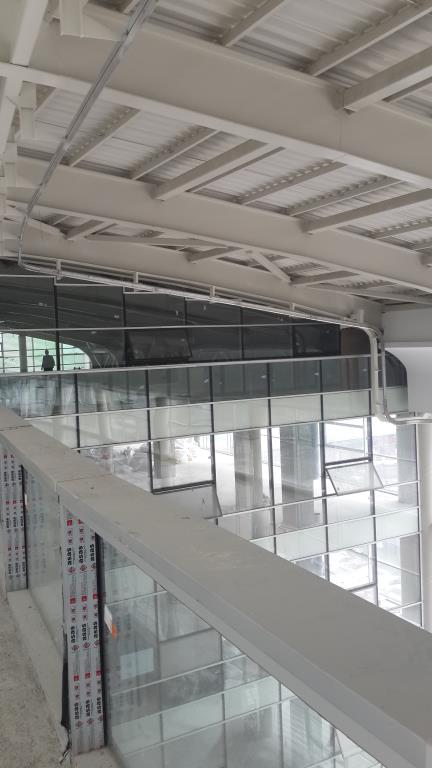

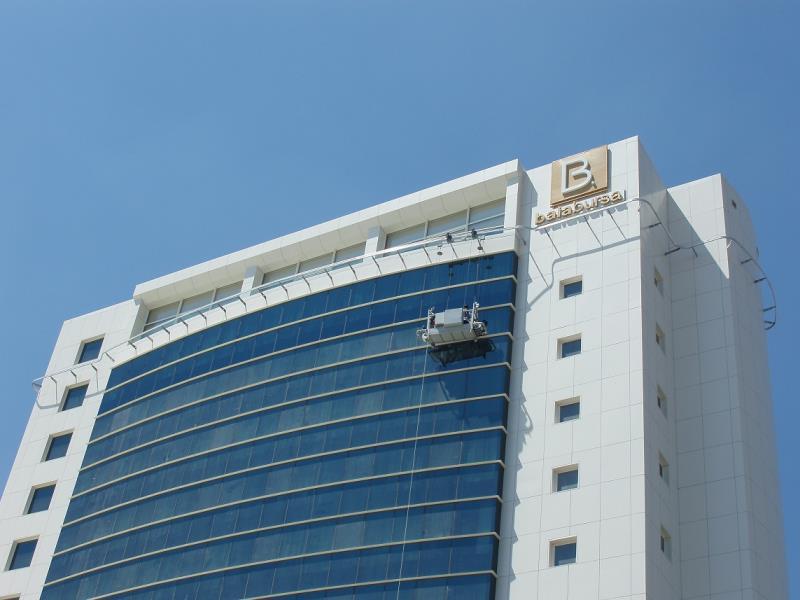

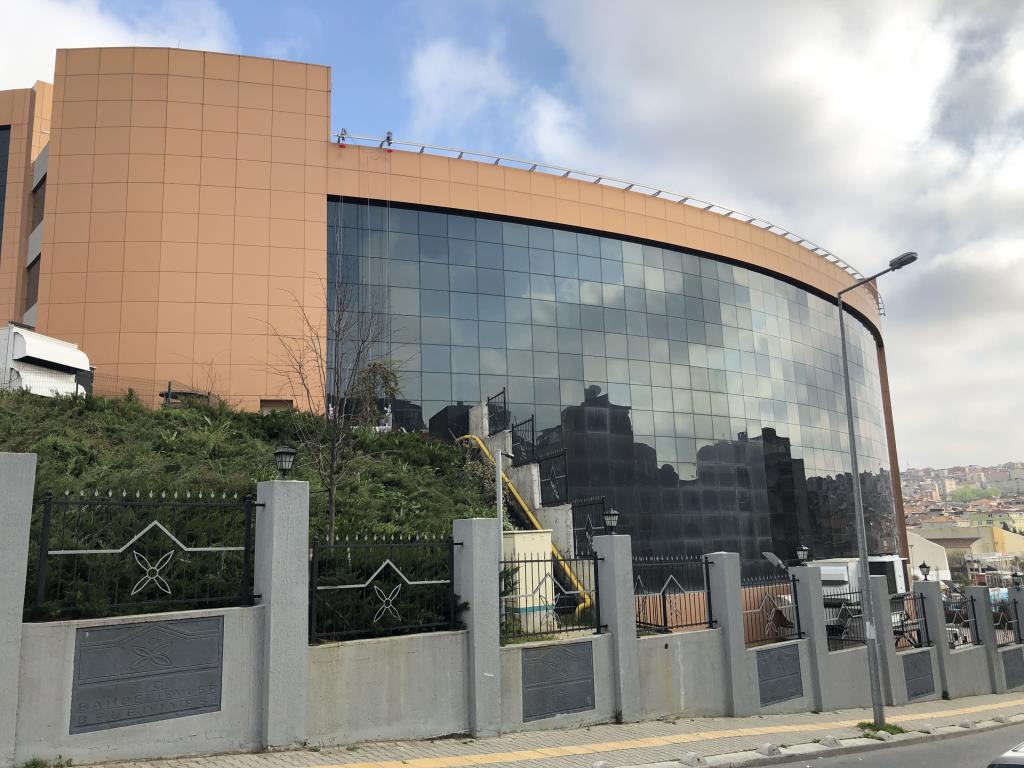

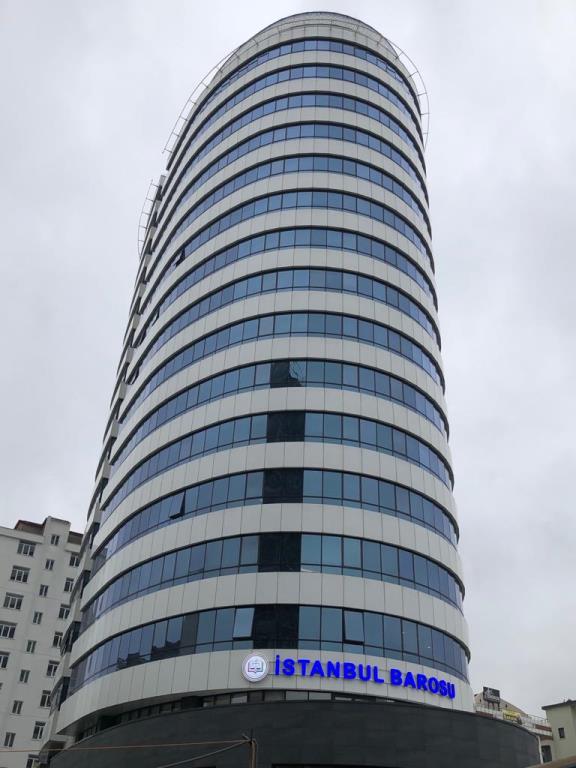

Alüminyum (6060 T6) alaşımlı monoray, binanın mimari yapısına uygun olarak bükülerek, binanın formuna uygun duruma getirilir.

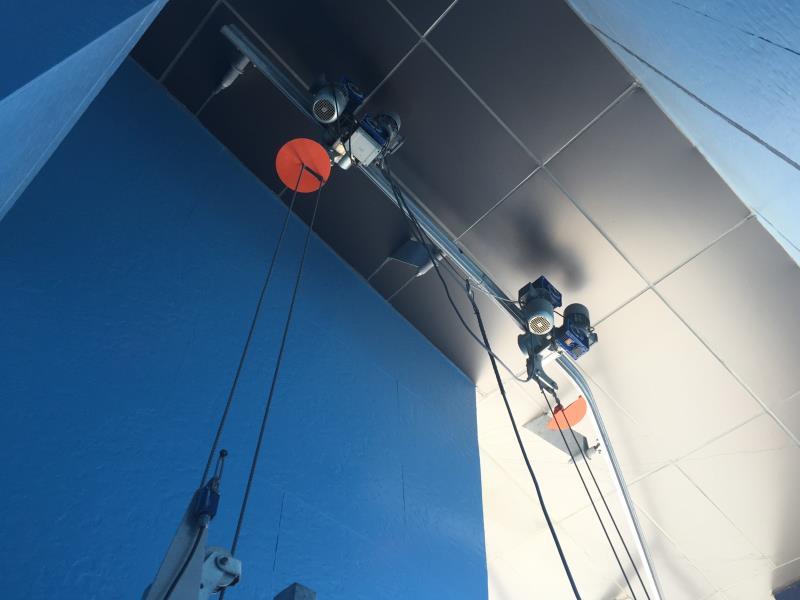

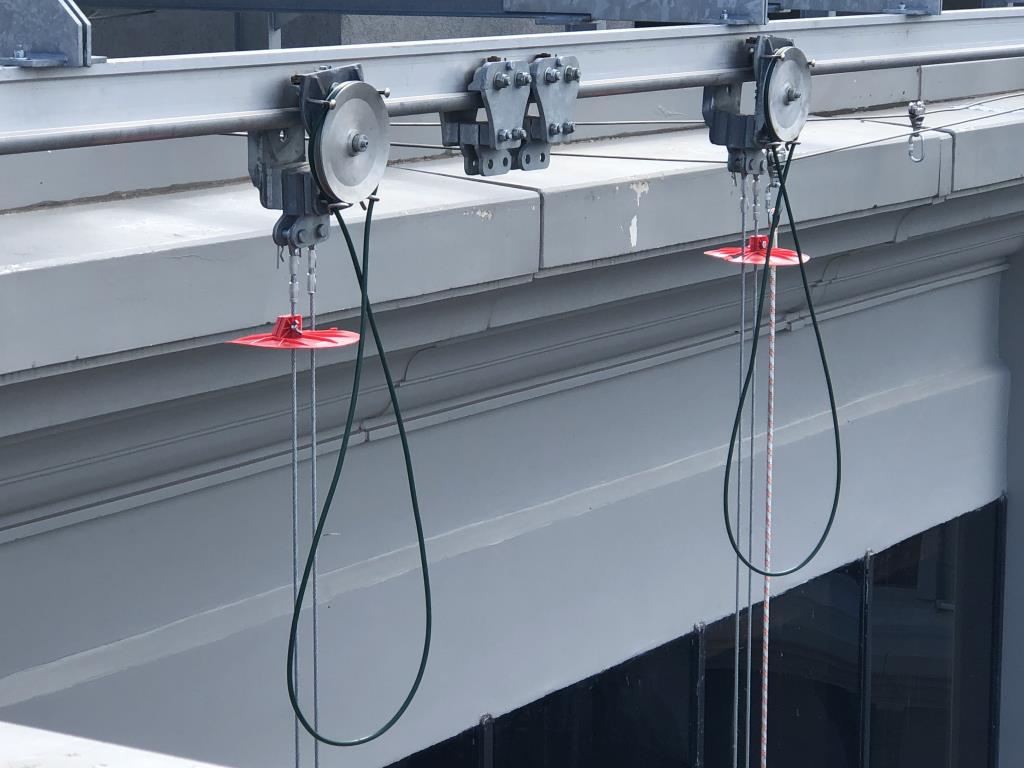

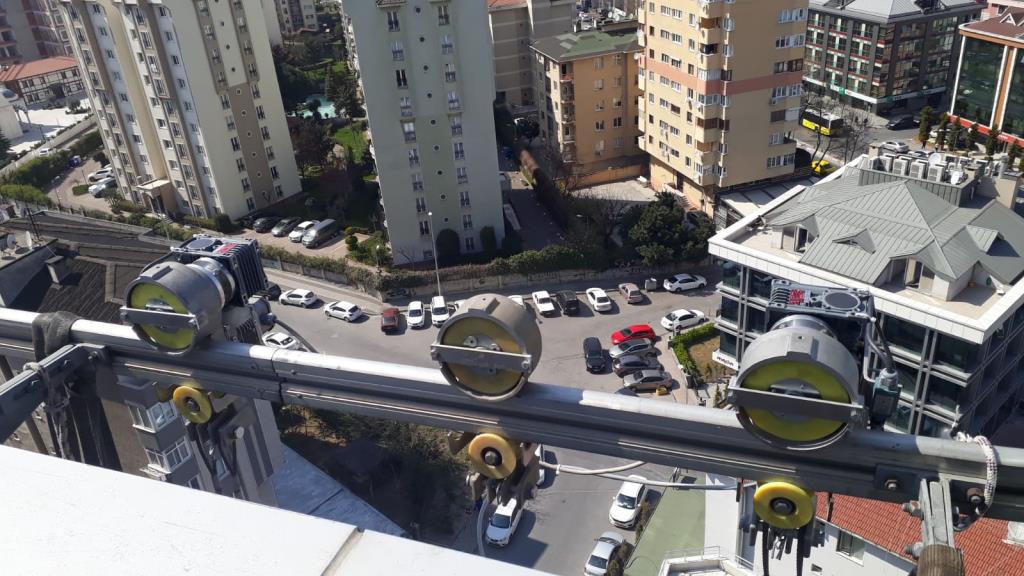

Monoray sistemin enerji alımı, enerji kablosu haricinde, bara sistemi uygulamasıyla yapılmaktadır. Bara uygulaması rayların içlerine veya braketlere (konsol) asılarak uygulanmaktadır.

Baralı uygulamasında, enerji tek noktadan baraya verilir. Şaryo yatay hareketini yapabilmek için gerekli enerjiyi baradan almaktadır. Bu sistem cepheler arası enerji kablo aktarımını kaldırmaktadır.

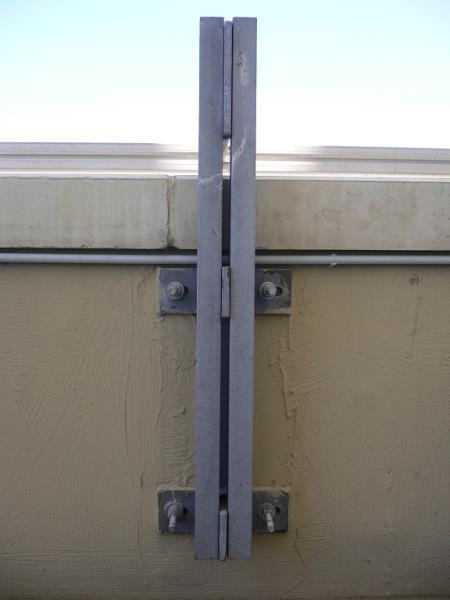

1) Bracket (konsol) grubu;

Dıştan cepheye bağlantılı monoray model
Parapet (donatılı) içinden cepheye çıkan monoray model
Zemin (tabliye betonu) üzerinden cepheye çıkan monoray model
Askı (saçak altından veya döşeme altından) bağlantılı monoray model

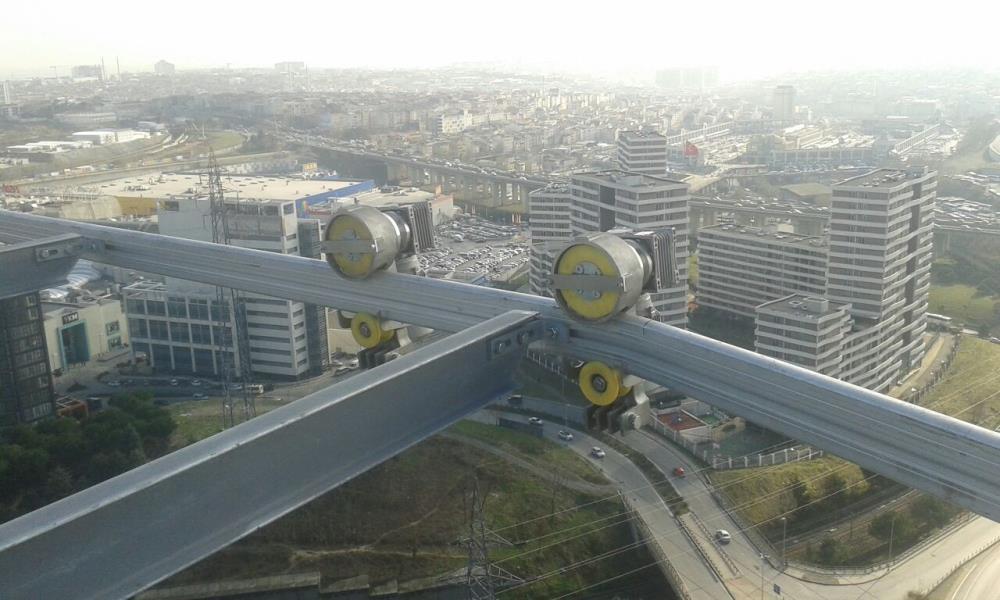

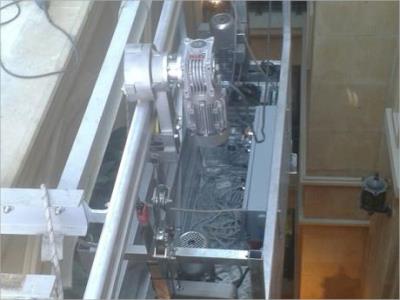

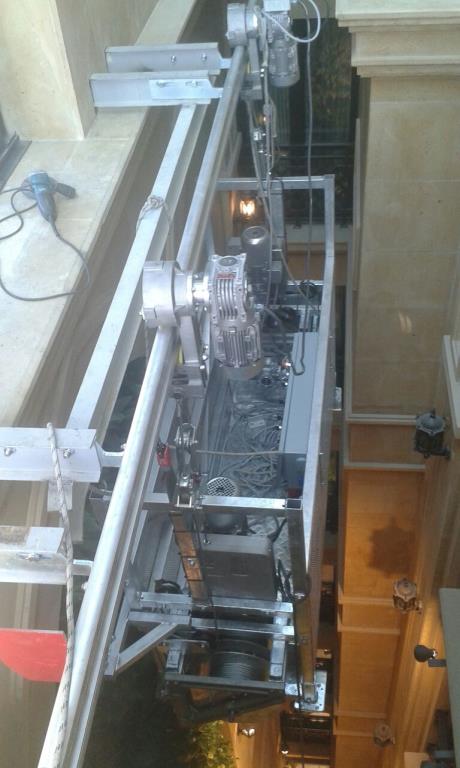

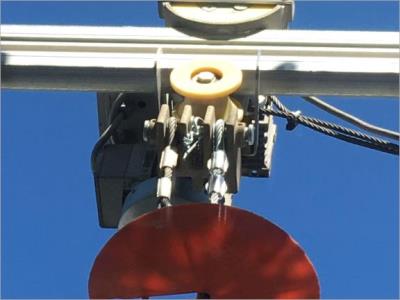

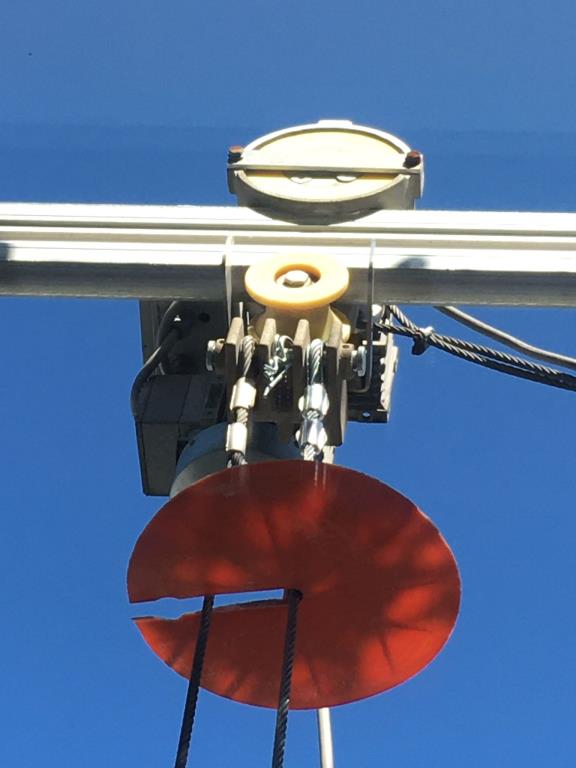

2) Şaryo (Yürüme) grubu;

1 veya 2 tahrikli ünitedir. Bunlar manuel veya motorize özellikler taşır.

Alüminyum veya paslanmaz modeller olabilir. Binada kesinti varsa, ray sonu stoplama ve switchi bulunmaktadir.

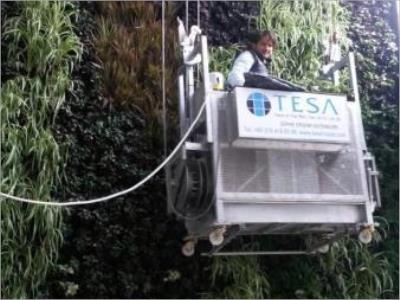

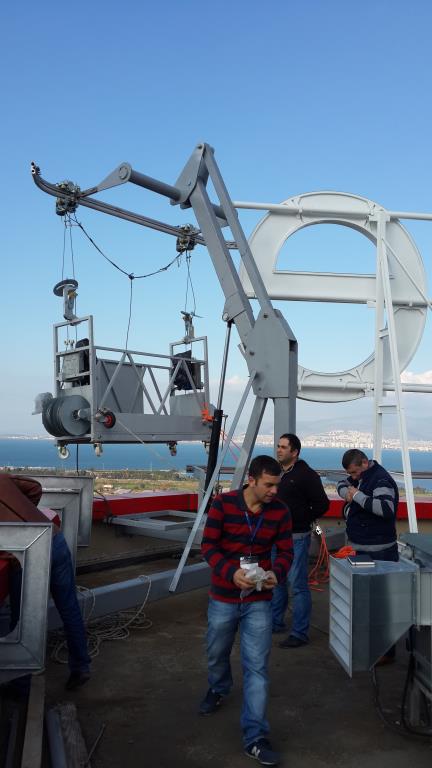

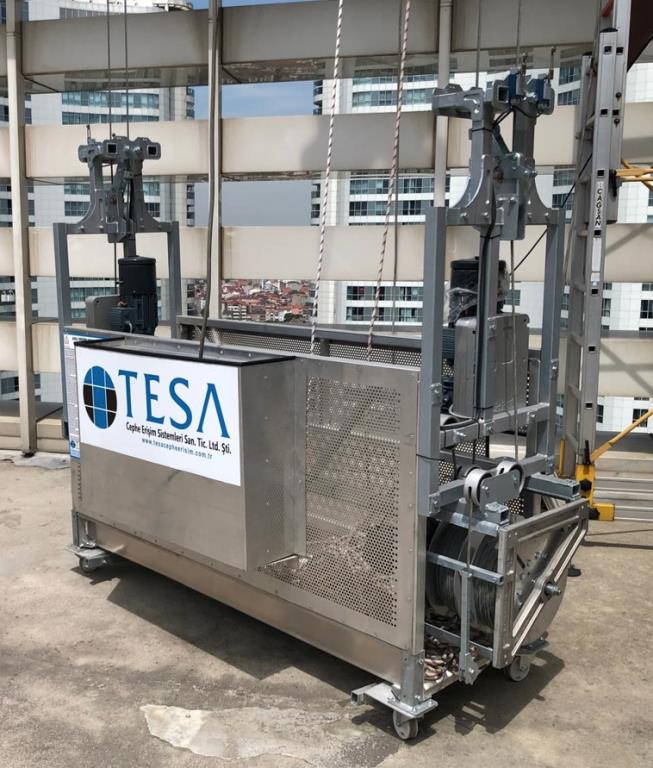

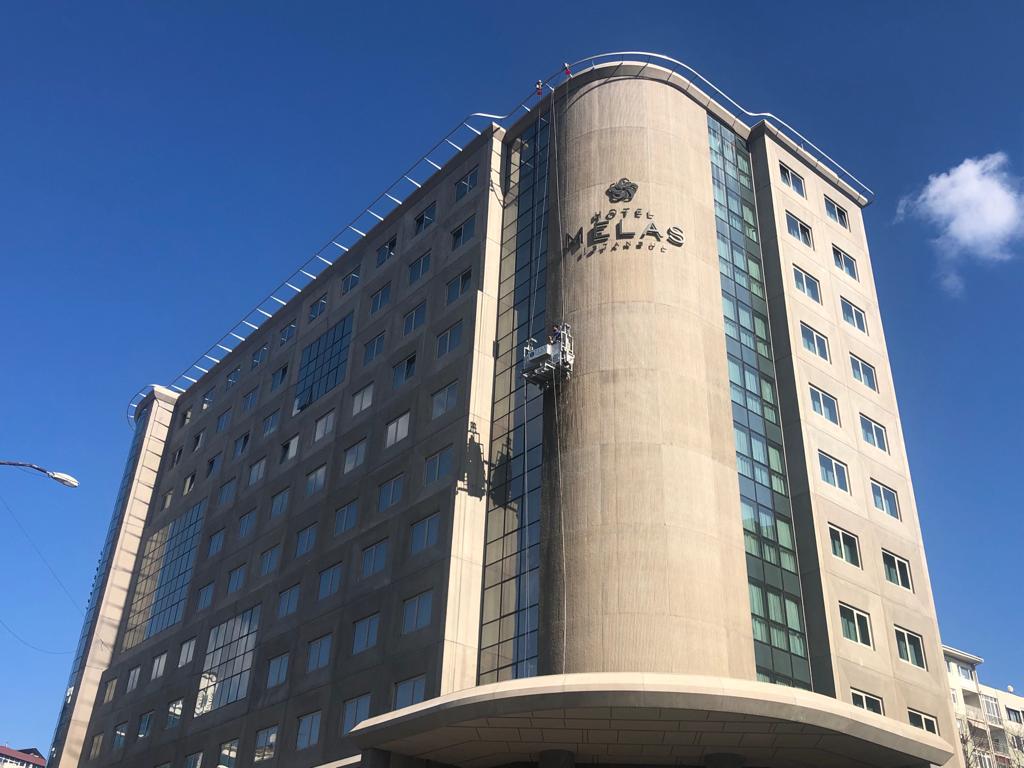

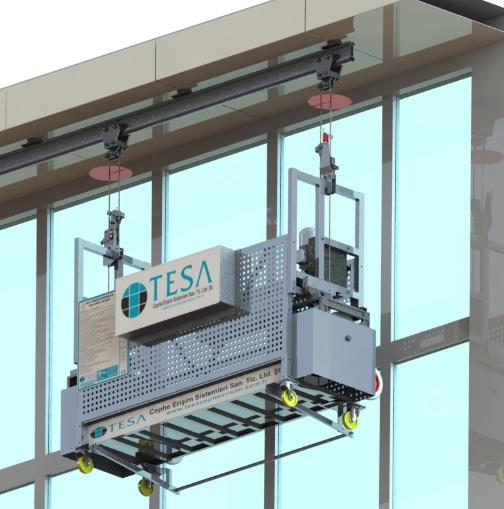

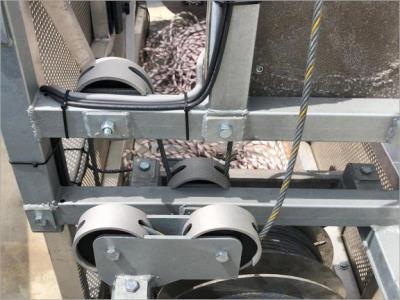

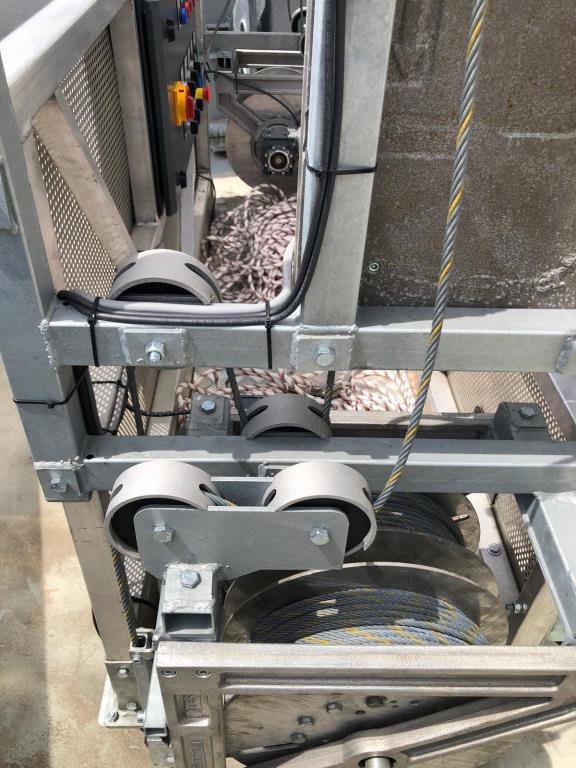

3) Platform Grubu;

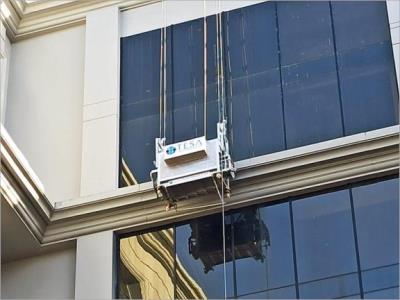

Sepetin emniyetli taşıma kapasitesi 240 kg’dır. (CE-EN 1808 Cephe Ulaşım Sistemleri Standartı)

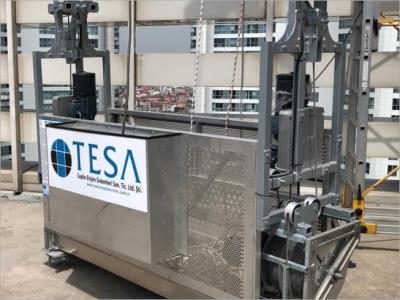

1 adet ALP.TS800 model Alüminyum Platform

2 adet Alpinist Power ^® marka / Hoist (Tırmanma Mekanizması) 380V, 50 Hz, 8 m/dk.

2 adet BS.TS100 / Blokstop Emniyet Halat Freni

1 adet Merkezi Kumanda Panosu

Emergency / Acil Stop Sistemi
Aşırı Yük Limütör Algılama Işıklı Sesli Uyarı Sistemi
Platform Çalışma Işıklı Sesli Uyarı Sistemi
Faz Sıra Hatası Işıklı Uyarı Sistemi
Faz Sıra Hatasını Düzeltme Sistemi
Hoist (iki Tırmanıcı Mekanizma) ayrı ayrı çalıştırma sistemi
Şaryo Yatay Hareket Anahtarı
Platform Düşey Hareket Anahtarı

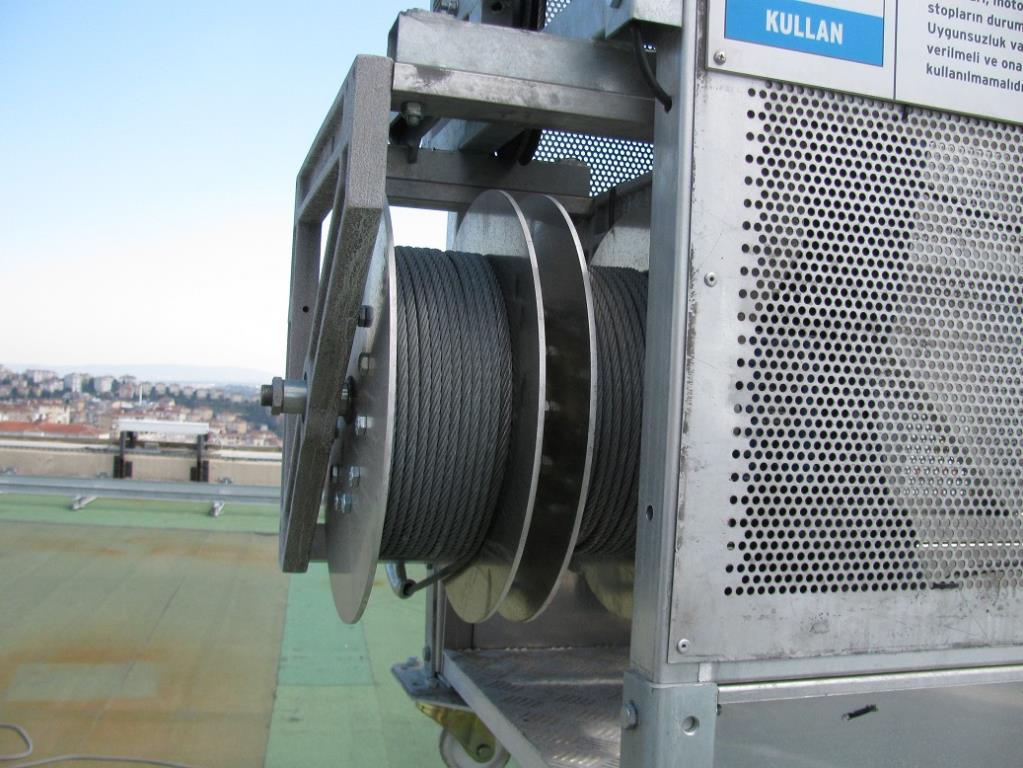

4 adet Senkronize Halat Toplama Tamburu^®(Motorlu)

4 adet Üst Limit switchi

2 adet Üst Limit switch Stoperi

1 adet Alt Hareket Sonlama Limit Switchli, Çarpma Önleyici Bar (TRIBBAR)

1 adet Enerji Kablosu Toplama Haznesi

CE16A Fiş ve Enerji Kablosu

2 adet Havalı Cephe Tekeri

4 adet Platform Taşıyıcı Tekeri

2 adet Taşıyıcı Halat (Çelik) 8.3mm

2 adet Emniyet Halatı (Çelik) 8.3mm
