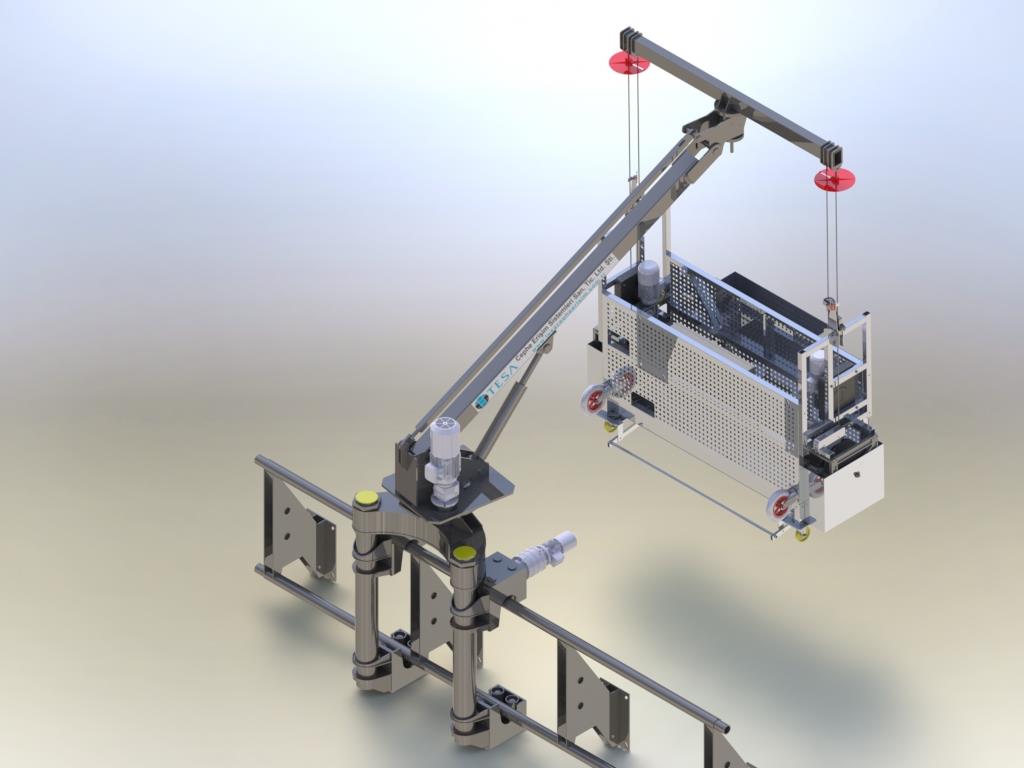

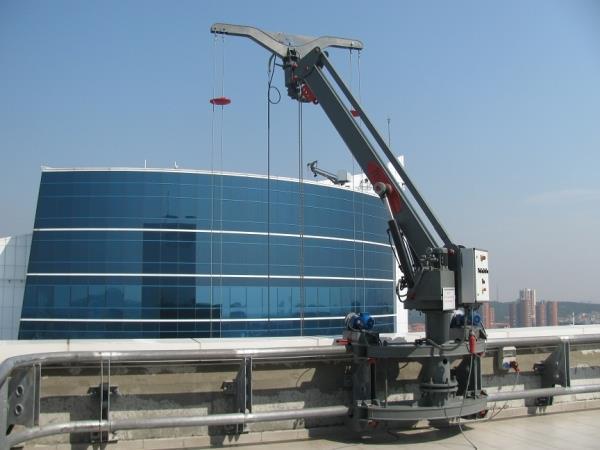

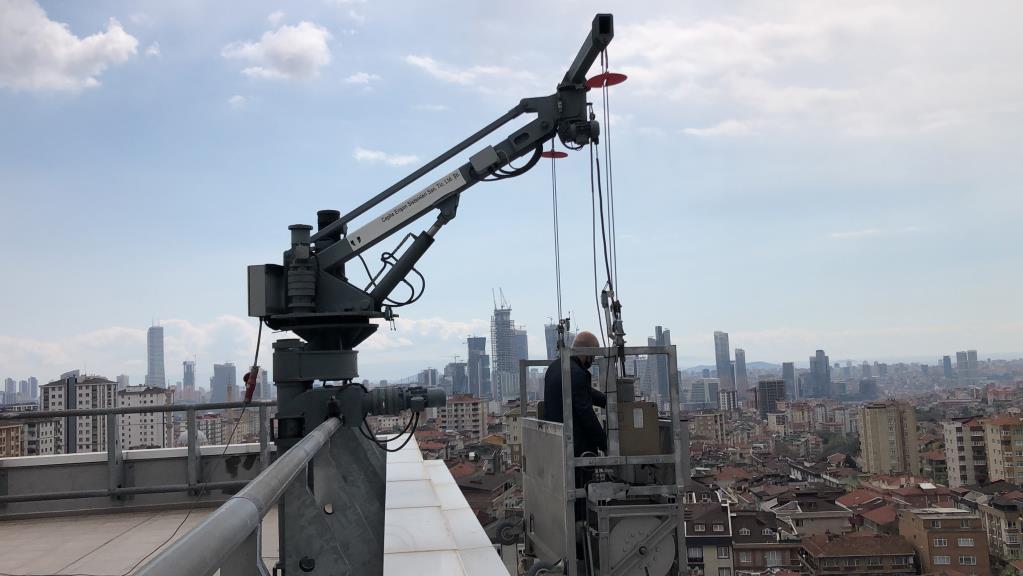

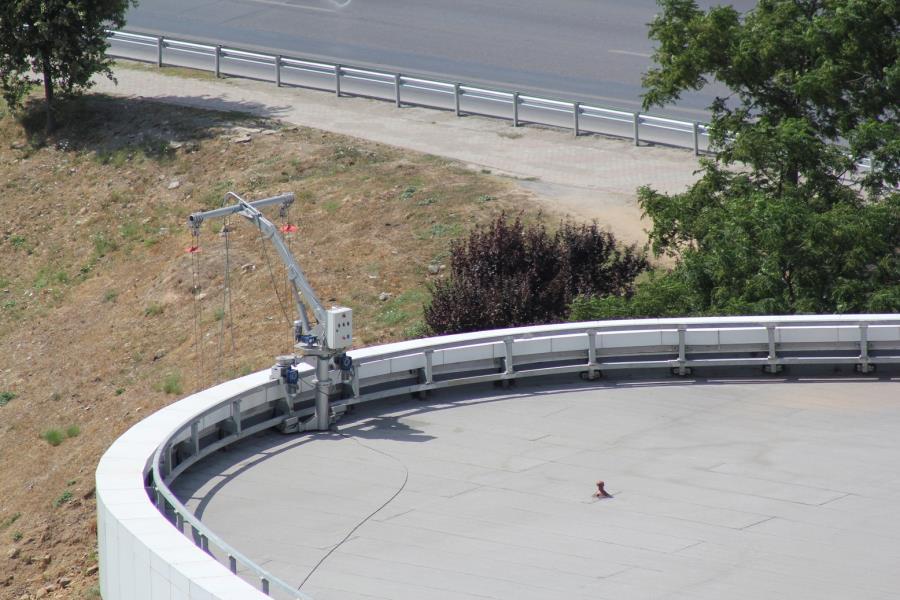

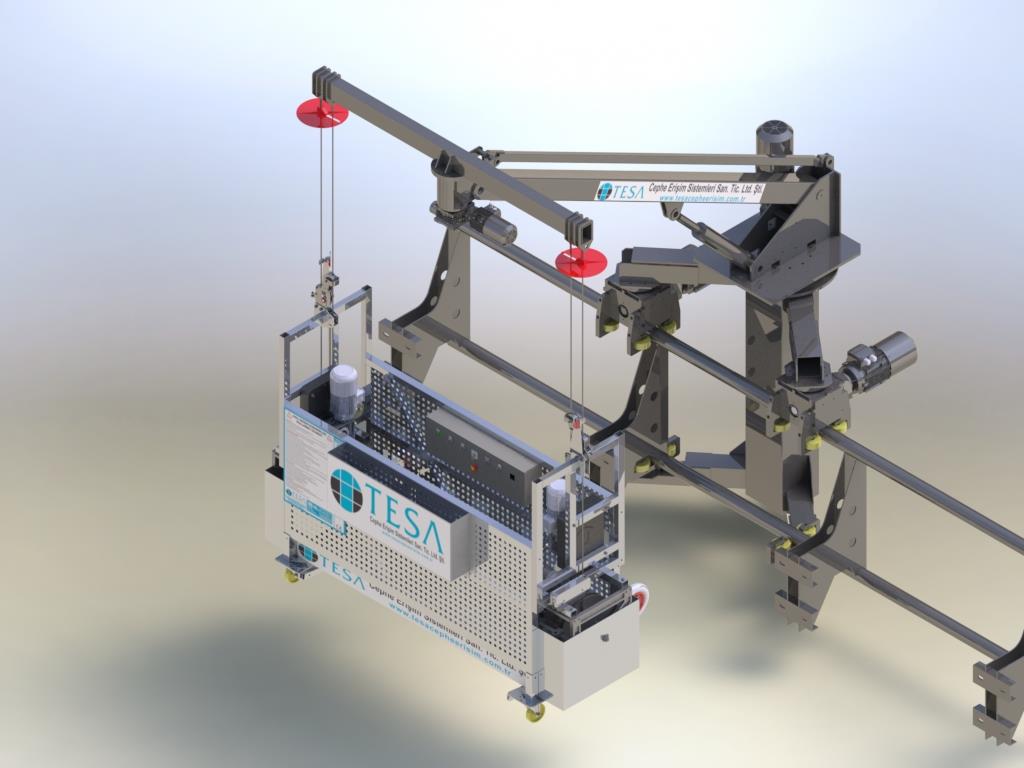

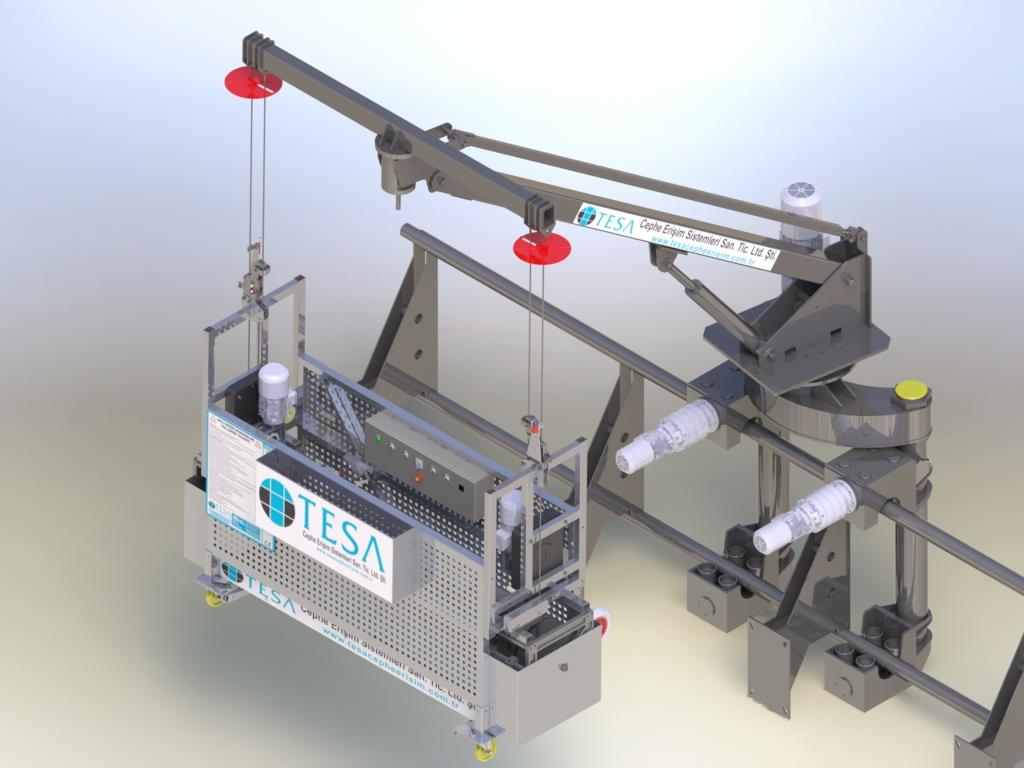

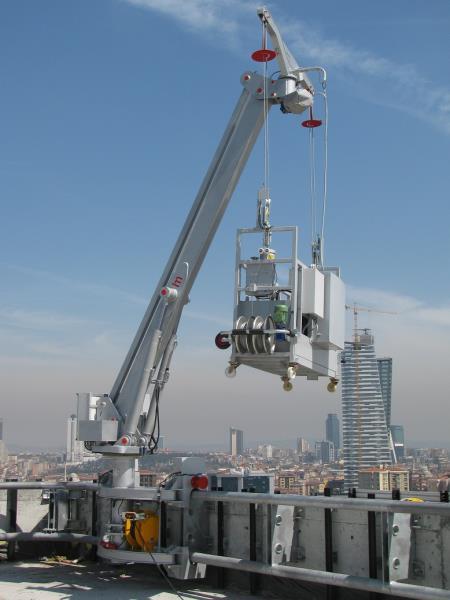

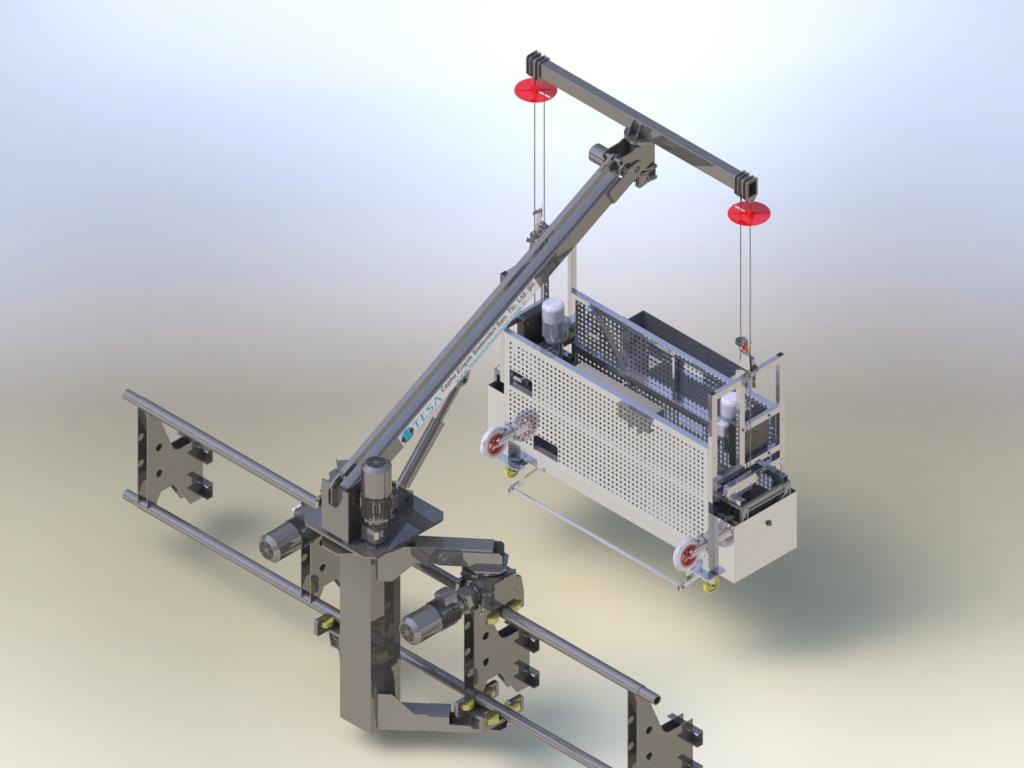

Parapet İçi Ray Sistemler

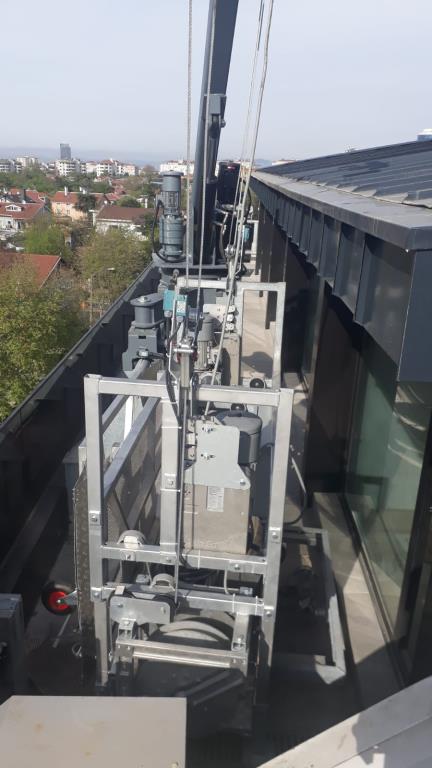

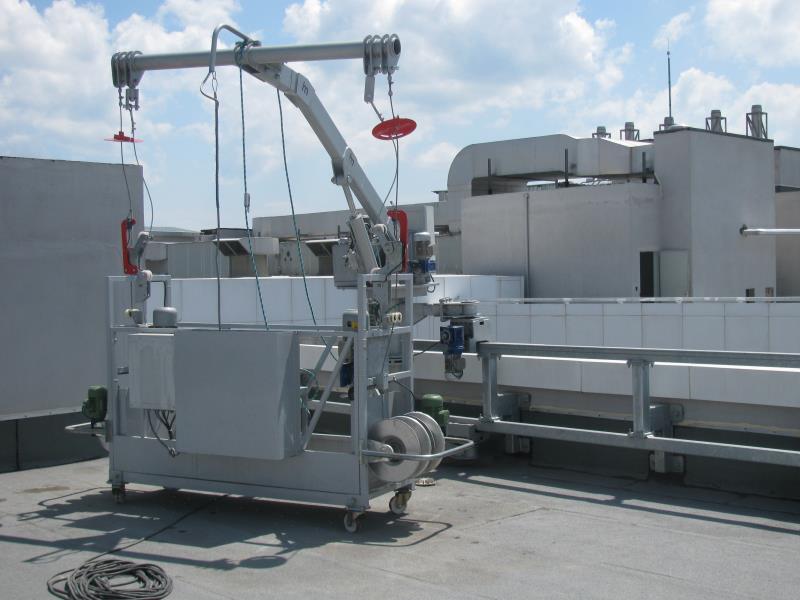

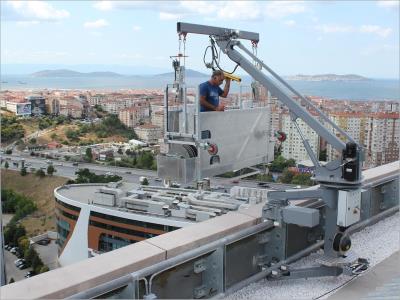

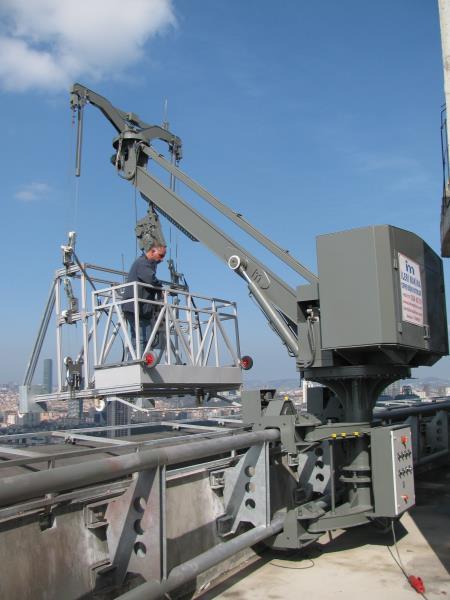

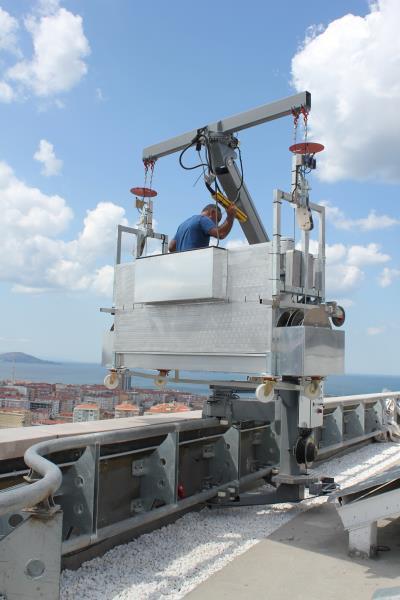

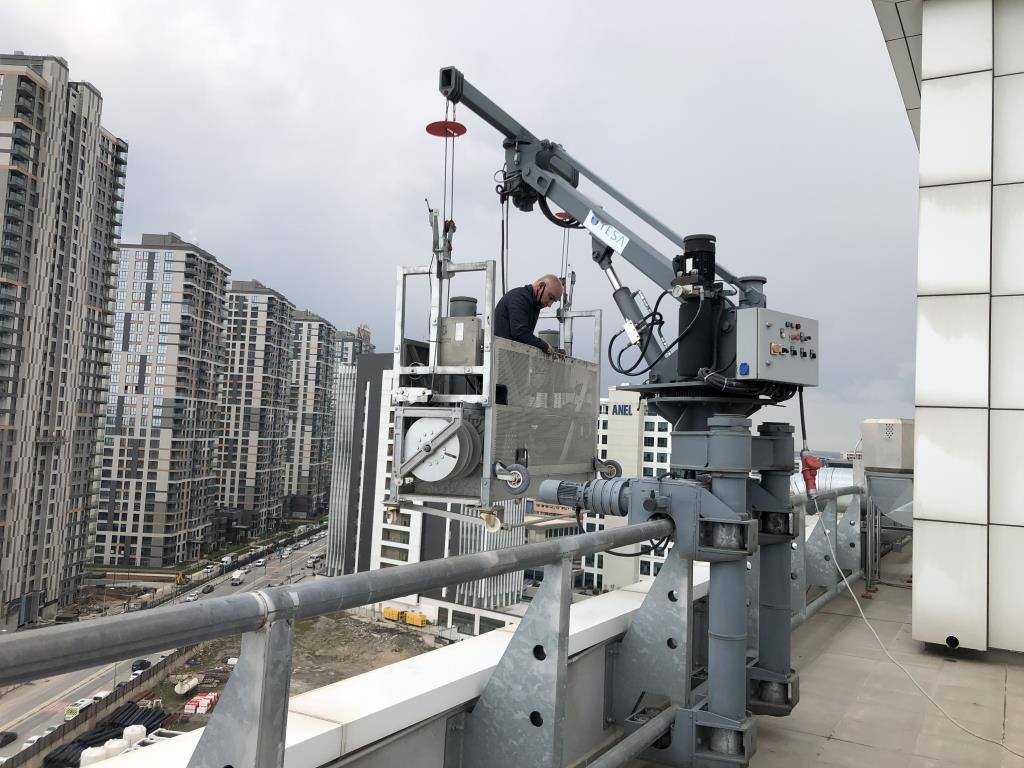

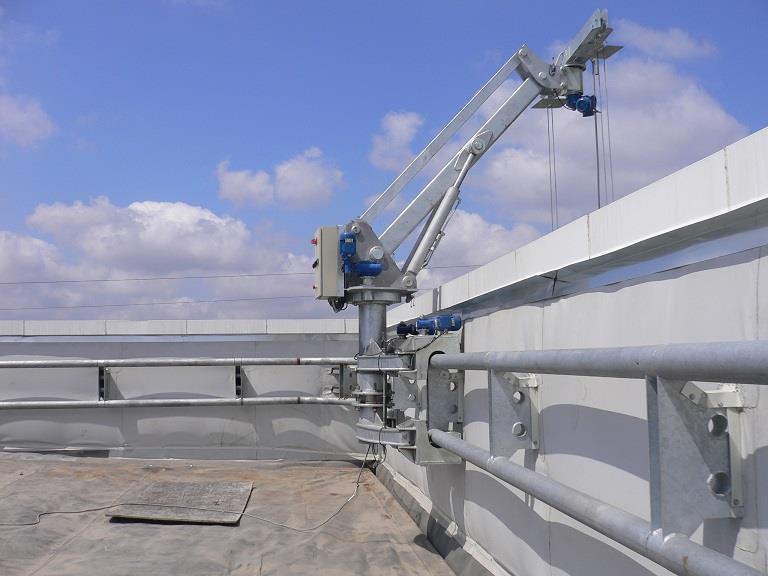

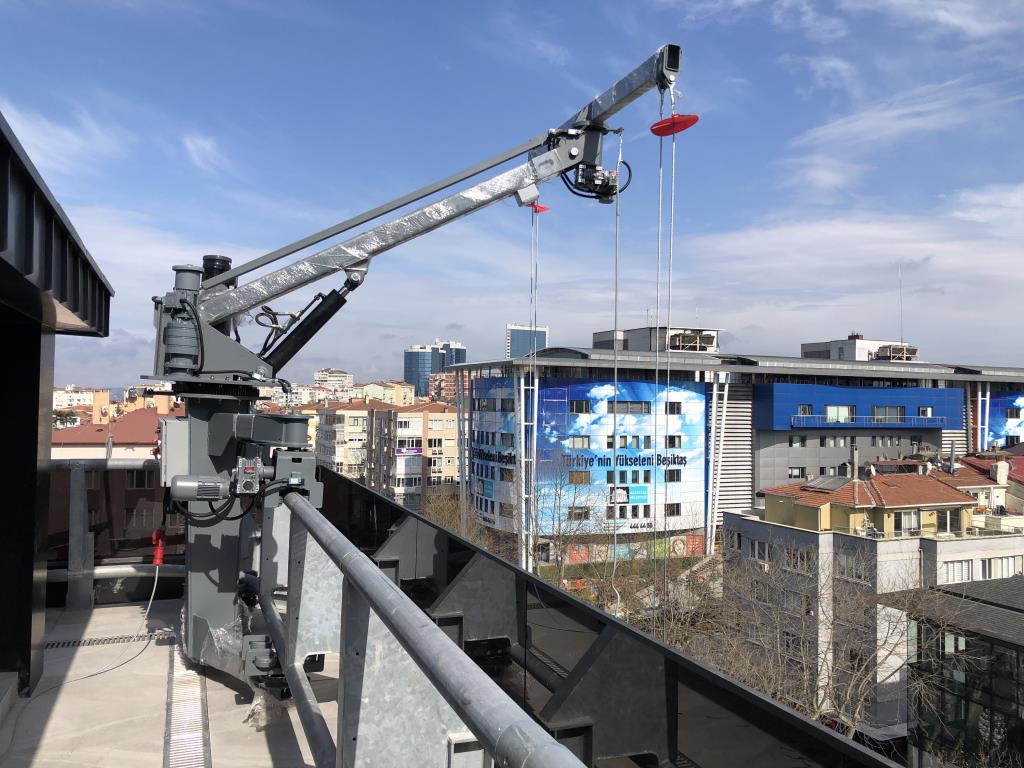

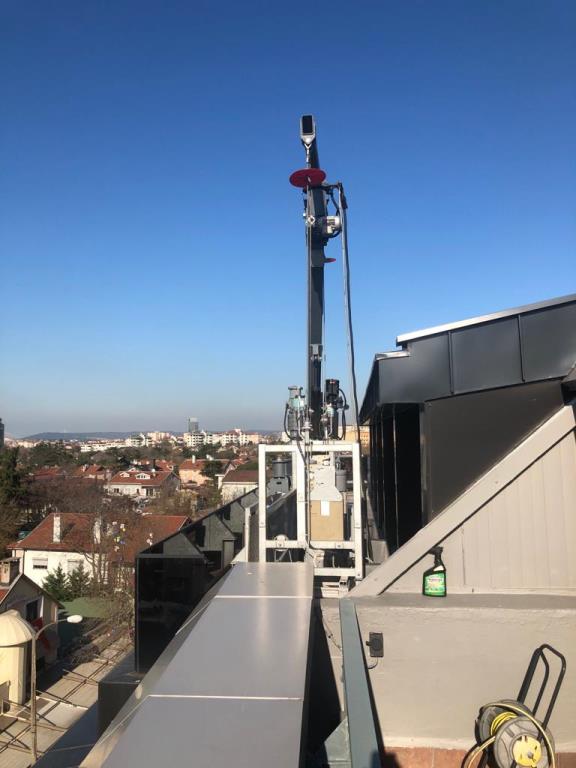

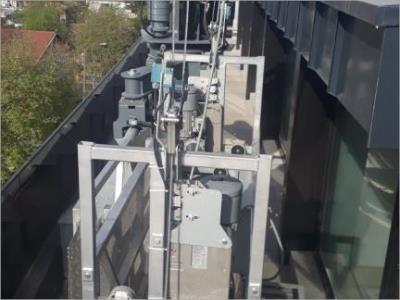

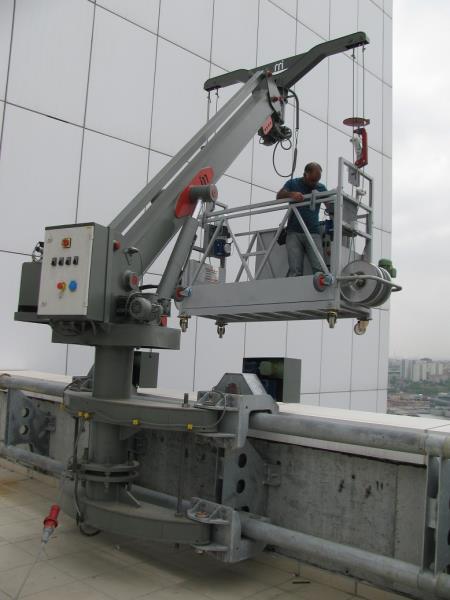

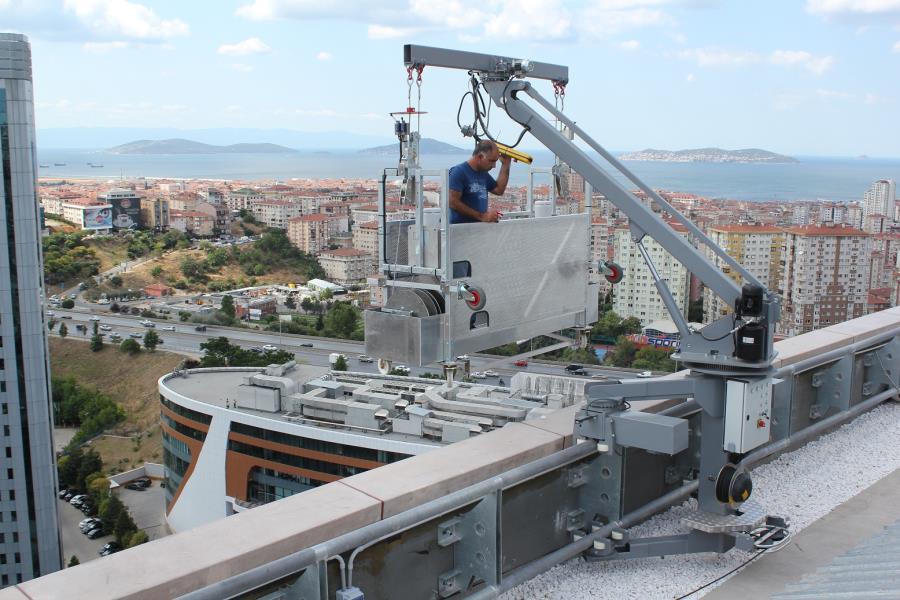

Raylar, 100x100x5mm kutu kesit, Ø89x6mm, 114x6mm'lik boru kesit ray olabilmektedir. Parapetin (betonarme olmalı) iç yüzeylerine, çift sıra olarak monte edilmektedir.

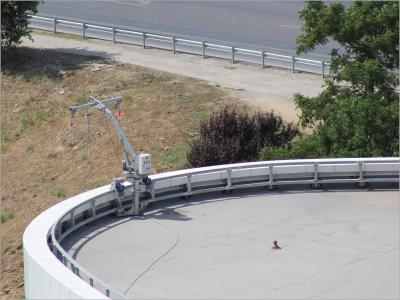

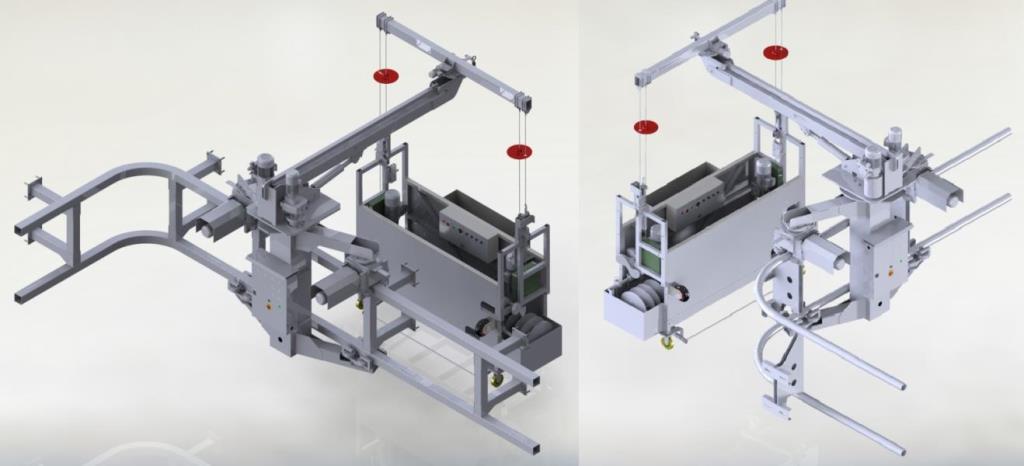

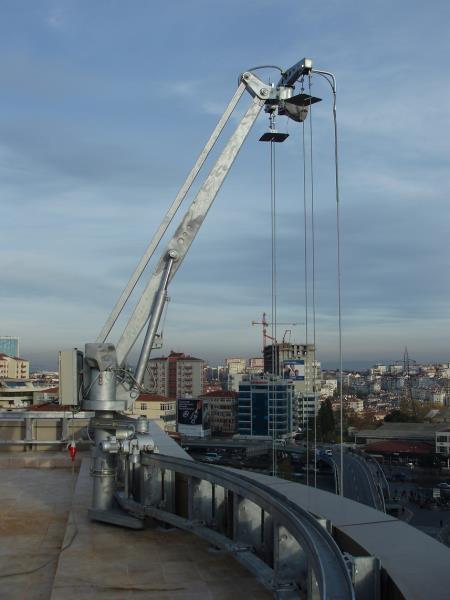

Raylar, binanın mimari yapısına göre zaviye ve köşe dönüşlerine uyum sağlayacak şekilde monte edilmektedir.

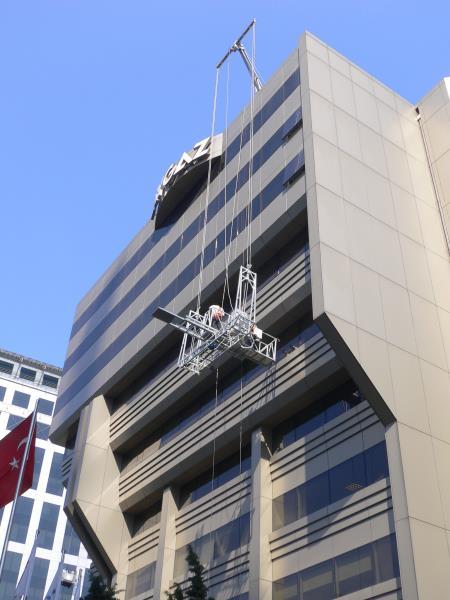

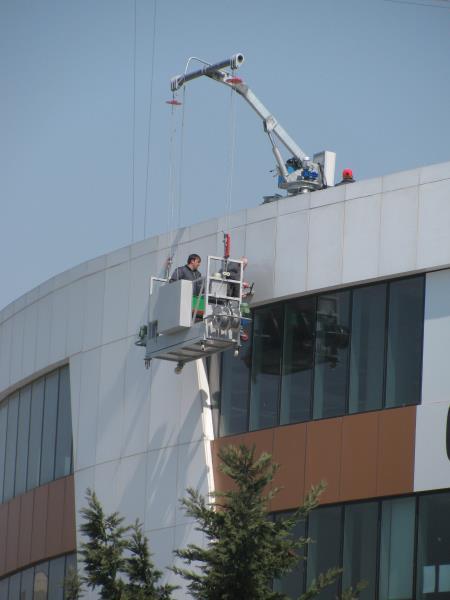

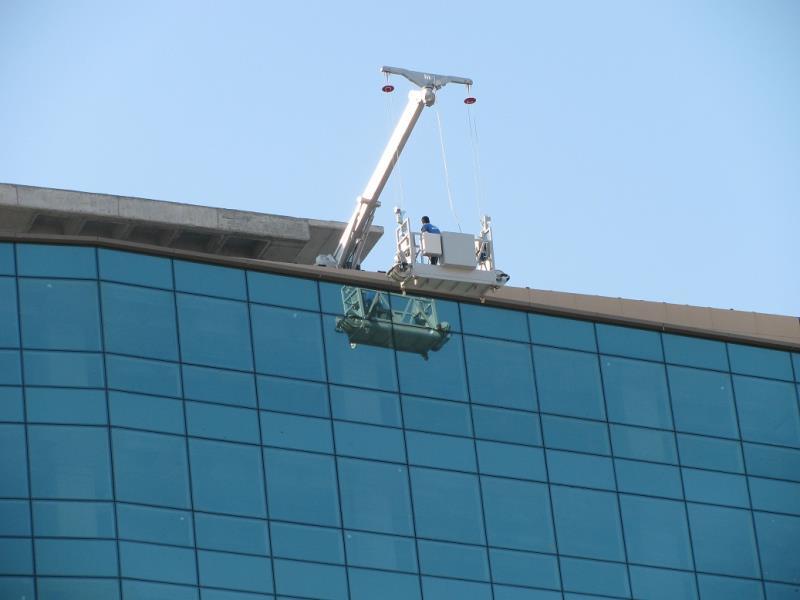

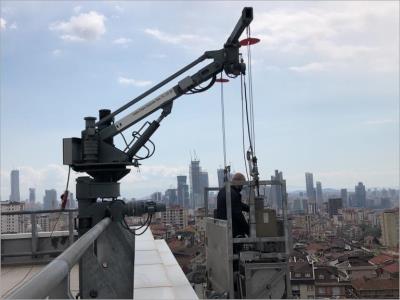

Sepet ile cephe arasındaki çalışma boşluğunu, boomun hidrolik hareketiyle ayarlamak mümkündür.

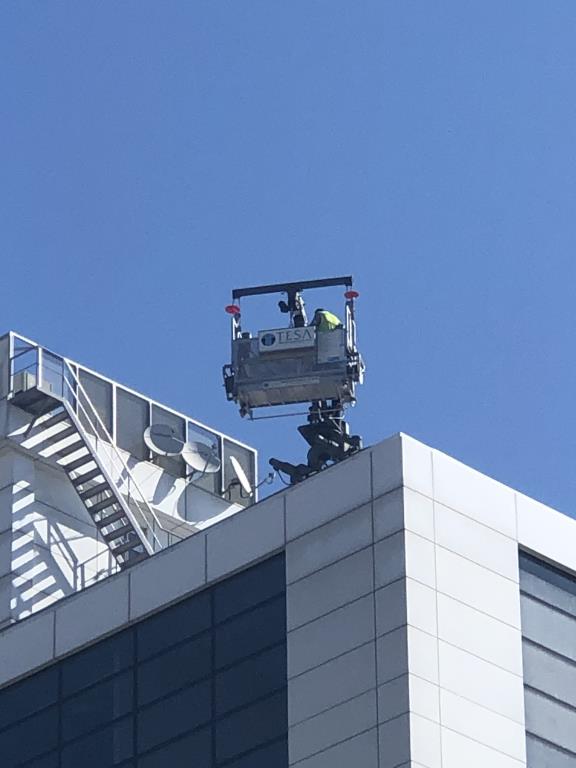

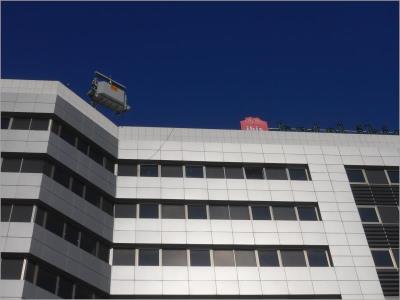

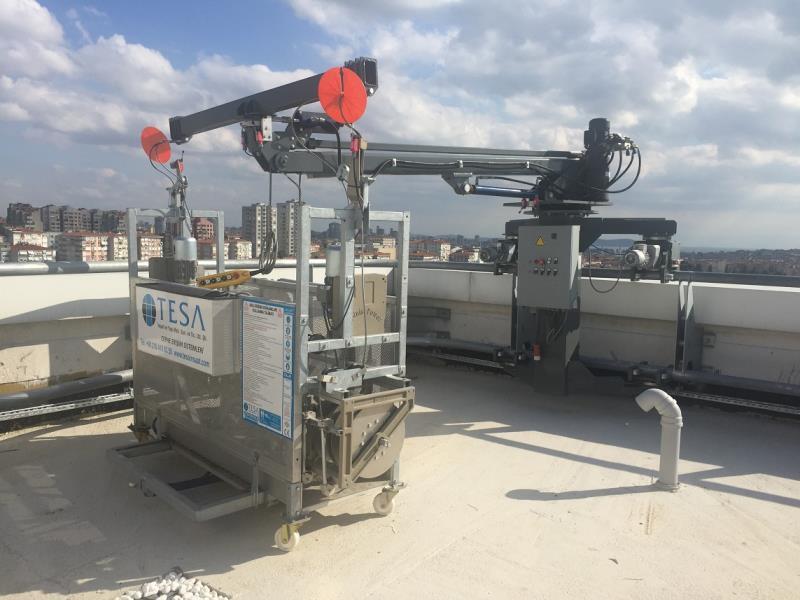

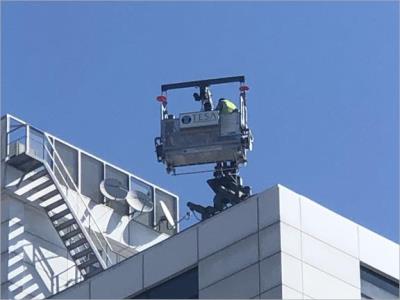

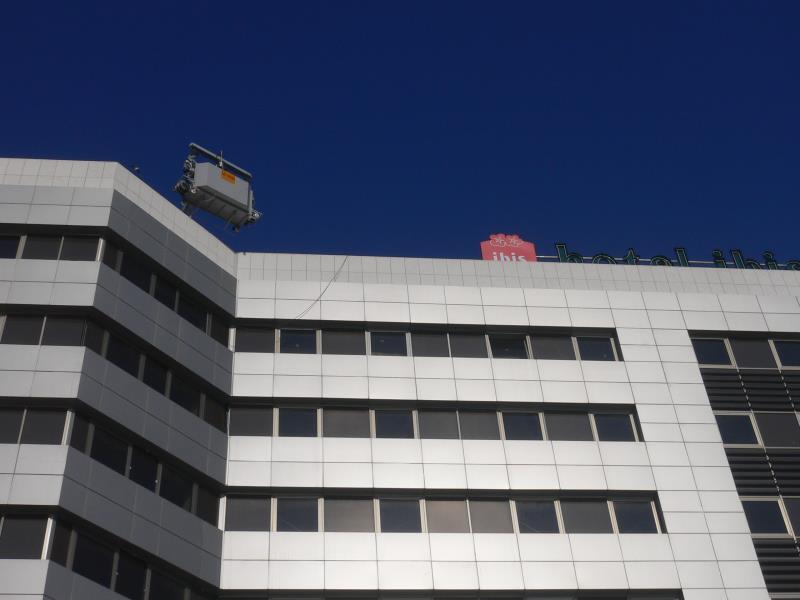

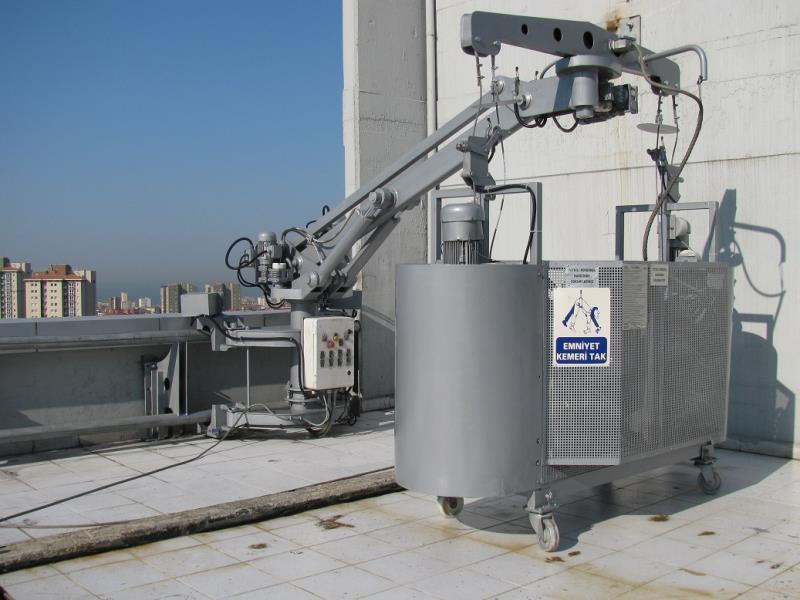

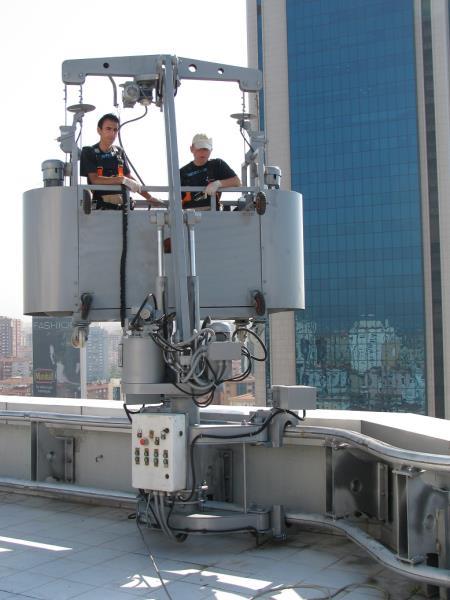

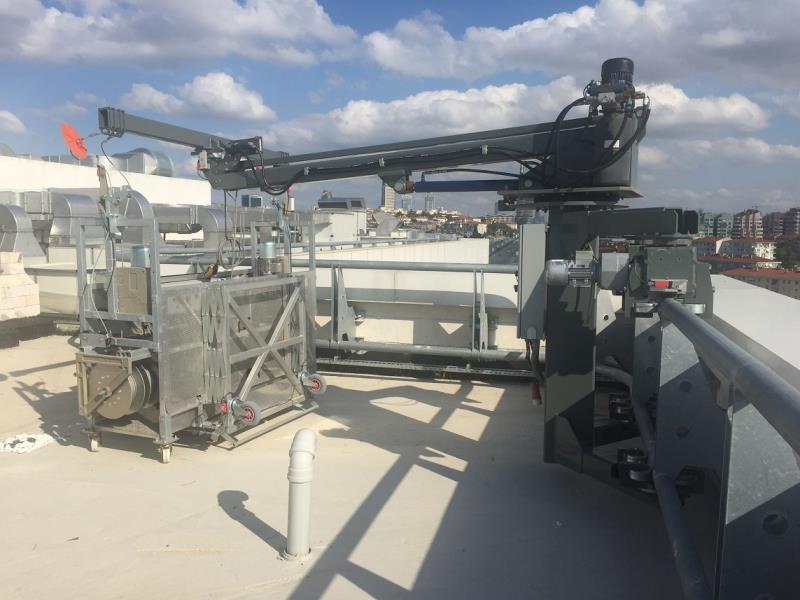

Temizlik işlemleri bittikten sonra, platform (sepet) teras kata alınarak park edilir.

Parapete bağlanacak bracketlerin (konsol) statik yükleri sizlere verilerek, parepetin yüke karşı dayanıklı olduğu, statikçiniz ve mimarlarınız tarafından onaylanması gerekmektedir.

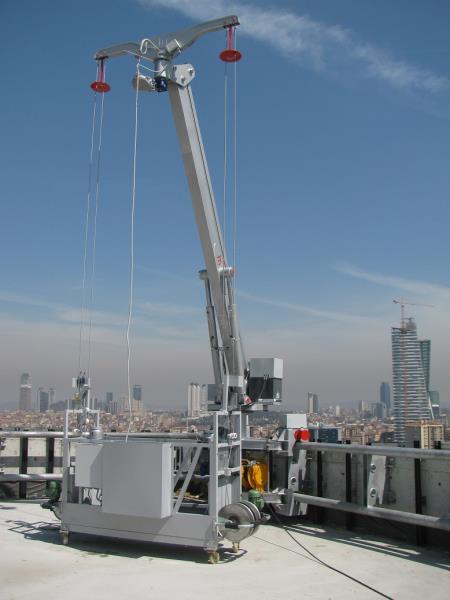

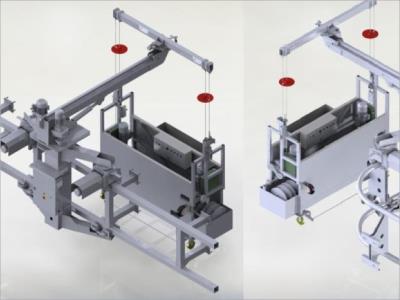

1) Pergel grubu;
    ±75° sağa ve sola dönüş yapabilen, tur sonu stop switchlerle kontrol edilmektedir.

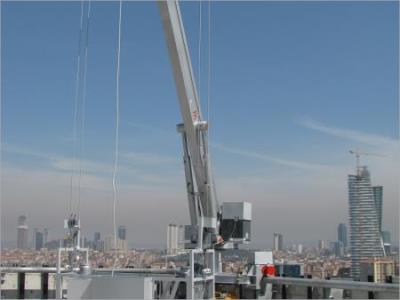

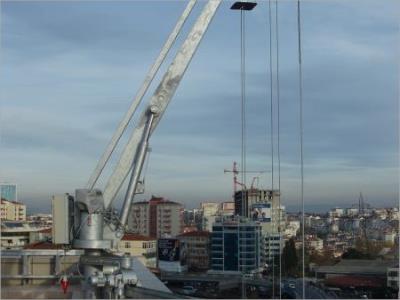

2) Boom grubu;
    Standart tipte, boyu binaya göre ayarlanabilir.

3) Boom kaldırma liftleri;
    2 adet üst ve alt limit switchlerle kontrol edilmektedir.

4) Göbek dönüş ünitesi;
    ±175° sağa ve sola dönebilen, tur sonu stop switchlerle kontrol edilmektedir.

5) Hidrolik ünite;
    Hortum patlama emniyet mekanizmalı.

6) Gövde grubu;
    Korozyona karşı daldırma galvaniz işlemi görmüş, çelik konstrüksiyon

7) Şaryo(Yürüme) grubu; 2 tahrikli, 2 tahriksiz olarak 4 adet bulunur. Ray tipine göre dizayn edilir.
    Ray sonu stoplama switchlerle kontrol edilmektedir.

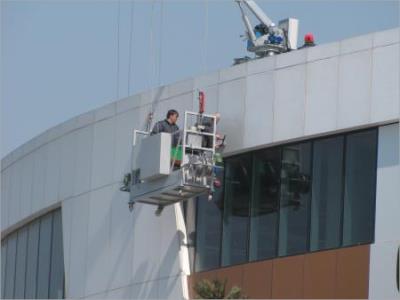

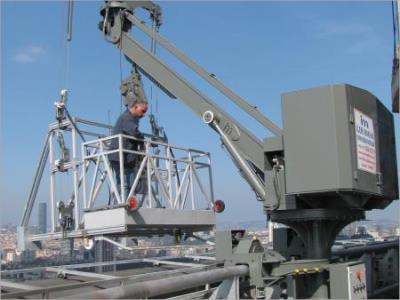

8) Platform (sepet) grubu; Makine ve bina tipine göre değişkenlik göstermektedir.
    Platform'un (sepet) emniyetli taşıma kapasitesi 240 kg’dır. (CE-EN 1808 Cephe Ulaşım Sistemleri Standartı)

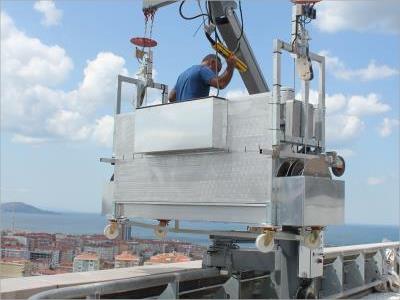

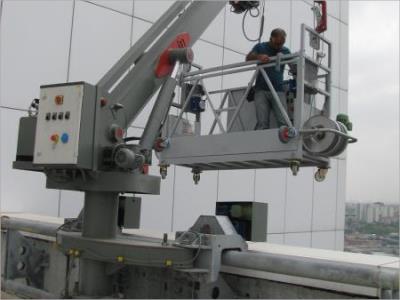

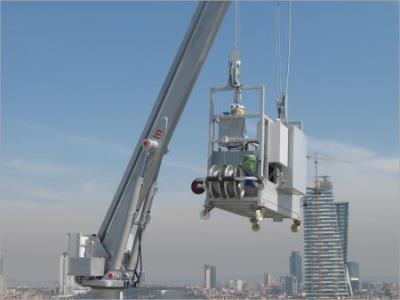

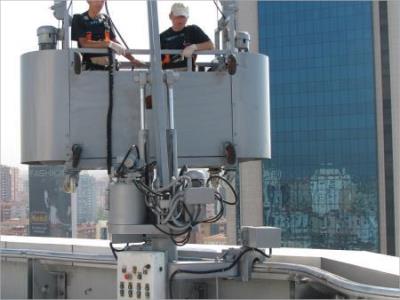

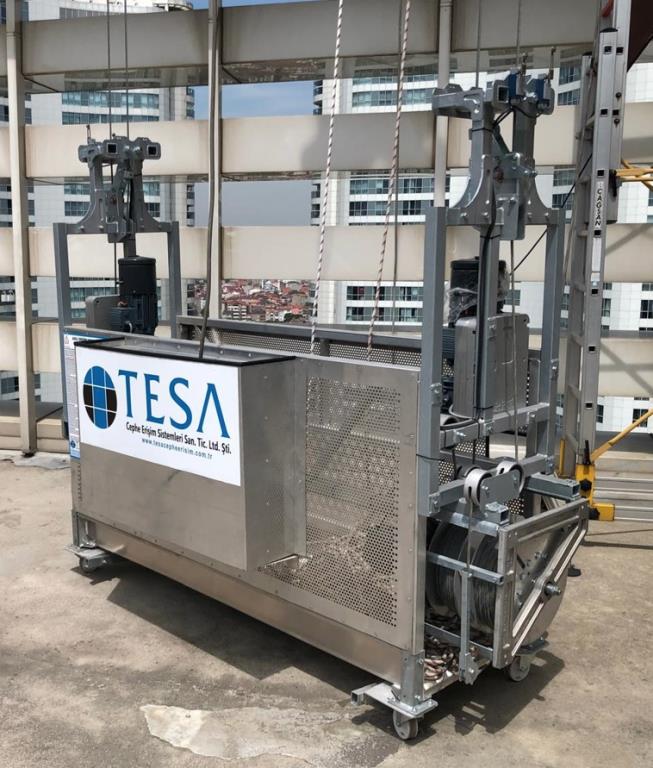

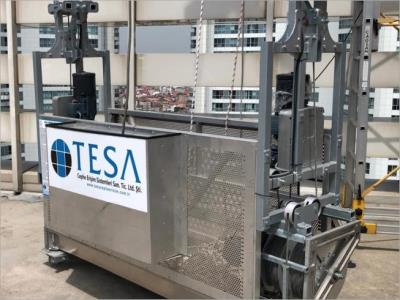

Platform Grubu;
    Platform'un (sepet) emniyetli taşıma kapasitesi 240 kg’dır. (CE-EN 1808 Cephe Ulaşım Sistemleri Standartı)

1 adet     ALP.TS800 model   Alüminyum Platform
2 adet     Alpinist Power ® marka / Hoist (Tırmanma Mekanizması)  380V, 50 Hz, 8 m/dk.
2 adet     BS.TS100 / Blokstop Emniyet Halat Freni
1 adet     Merkezi Kumanda Panosu
  • Emergency / Acil Stop Sistemi
  • Aşırı Yük Limütör Algılama Işıklı Sesli Uyarı Sistemi
  • Platform Çalışma  Işıklı Sesli Uyarı Sistemi
  • Faz Sıra Hatası Işıklı Uyarı Sistemi
  • Faz Sıra Hatasını Düzeltme Sistemi
  • Hoist (iki Tırmanıcı Mekanizma) ayrı ayrı çalıştırma sistemi
  • Şaryo Yatay Hareket Anahtarı
  • Platform Düşey Hareket Anahtarı

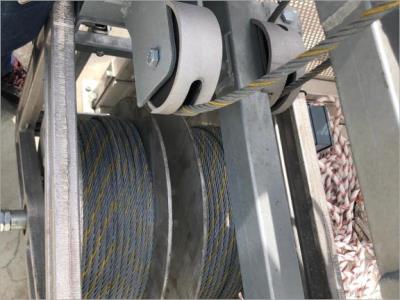

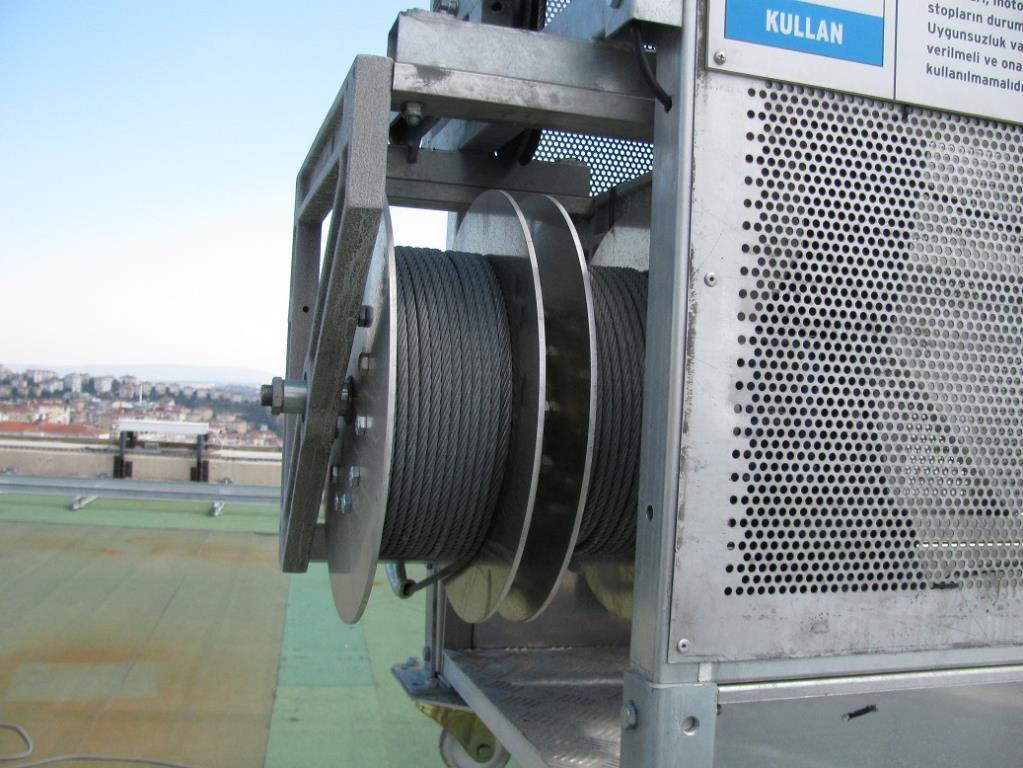

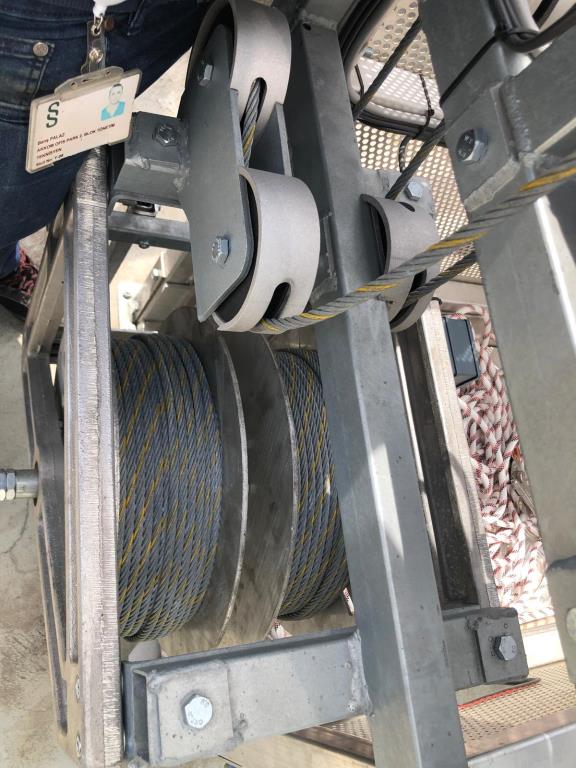

4 adet     Senkronize Halat Toplama Tamburu® (Motorlu)
4 adet     Üst Limit switchi
2 adet     Üst Limit switch Stoperi
1 adet     Alt Hareket Sonlama Limit Switchli, Çarpma Önleyici Bar (TRIBBAR)
1 adet     Enerji Kablosu Toplama Haznesi
               CE16A Fiş ve Enerji Kablosu
2 adet     Havalı Cephe Tekeri
4 adet     Platform Taşıyıcı Tekeri
2 adet     Taşıyıcı Halat (Çelik)    8.3mm
2 adet     Emniyet Halatı (Çelik)  8.3mm

9) Denge kolu grubu;
    Pergel ve gövde ile senkronize çalışır.
